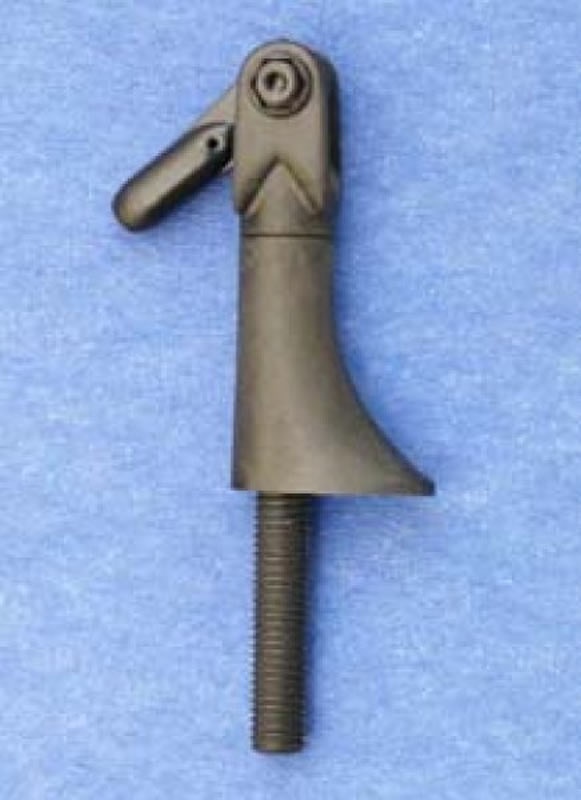

Gabelruderhebel variabel aus CFK, 7-teilig mit eingebautem Kugelgelenk.
Die Montage des Ruderhebels variabel ist sehr einfach. Das je nach Bedarf gekürzte Gewindestück (M5) des Ruderhebels in ein dafür vorgesehenes Loch Durchmesser 4,8mm im Ruderblatt einschrauben. Länge einstellen und die entsprechende CFK Formhülse kürzen oder einpassen. Der Einbau mit einem zusätzlichen Winkel, ist nach anschleifen der entsprechenden Formhülse ohne weiteres möglich. Von 13mm bis 35mm ist die Länge des Ruderhebels einstellbar.
Endgültige Montage mit einem 2K Epoxy Kleber vornehmen.

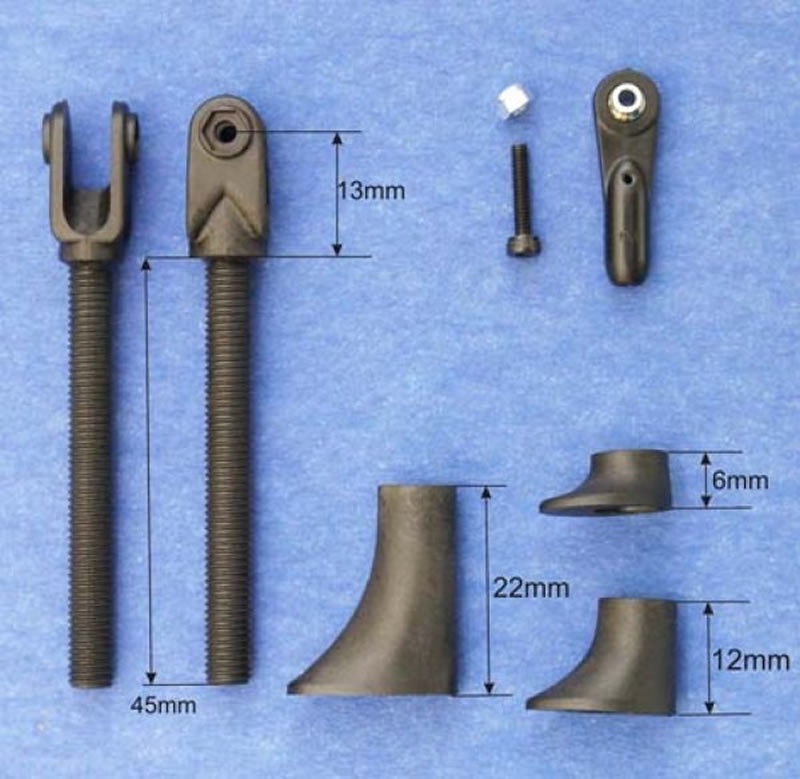

Das 7-teilige CFK Set besteht aus Hebel, 3 Stück Formhülsen, Kugelgelenk und Verschraubung. Von 13mm bis 51mm sind unsere Hebellängen verfügbar.
Die Ruderhebel lassen sich problemlos verkleben und lackieren. Die Gabelruderhebel werden aus hochverdichtetem Kohlefaserkunststoff (Nylon mit 45%Carbonfaseranteil) her. Bei 300 °C und unter hohem Druck (1800 bar) bekommen die Hebel in gehärteten Edelstahlformen ihr Aussehen. Da dieses Verfahren Ähnlichkeiten mit der Herstellung hochbelasteter Bauteile im Großflugzeugbau hat, wurde es für die Herstellung dieser Ruderhebel übernommen. Das Ergebnis ist ein hochfestes Bauteil, das einen Vergleich mit Duralaluminium nicht scheuen muss. Es ist jedoch leichter und vibrationsfester. Alle Ruderhebel werden in Deutschland auf modernsten CNC Maschinen hergestellt. Einbaubeispiele unter Downloads
