Bestseller

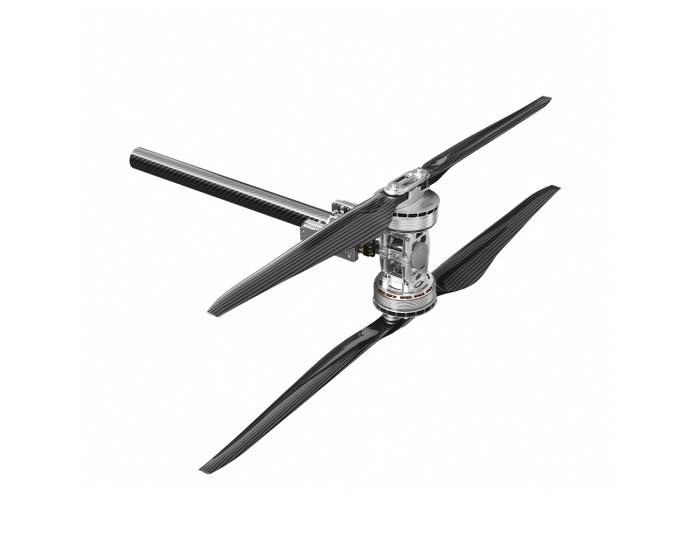

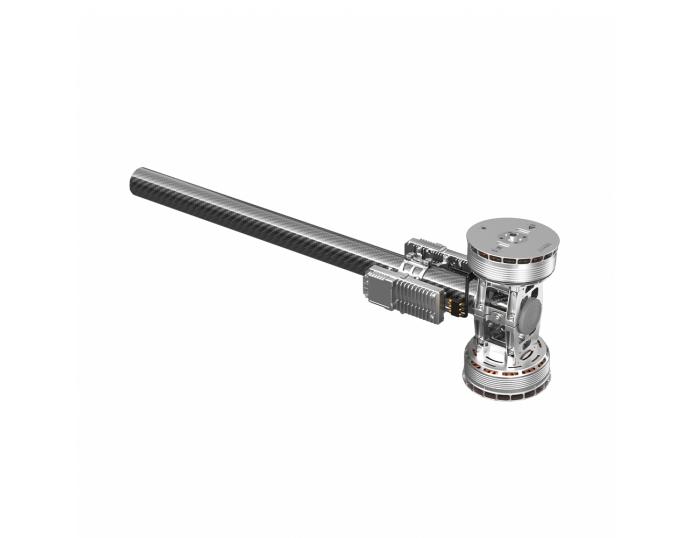

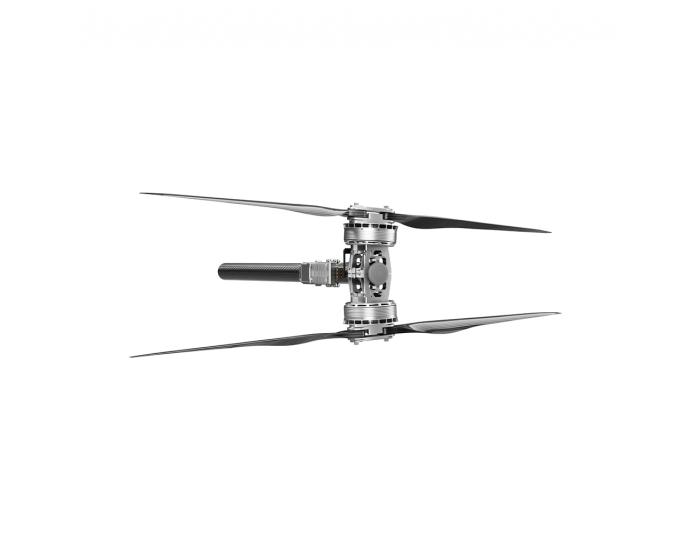

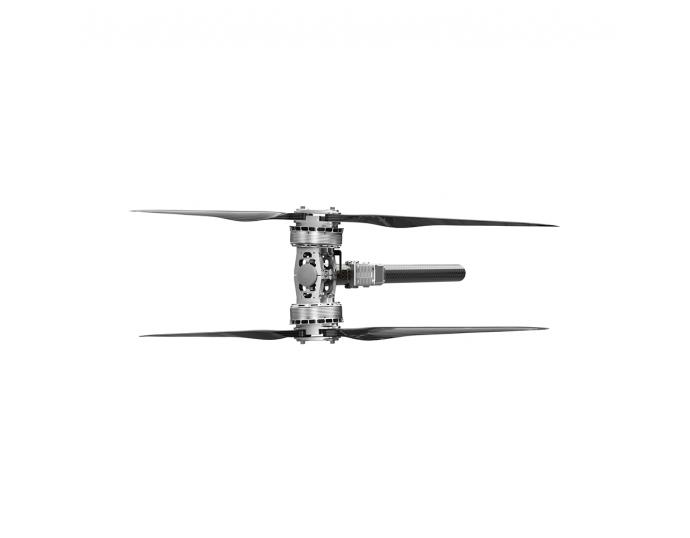

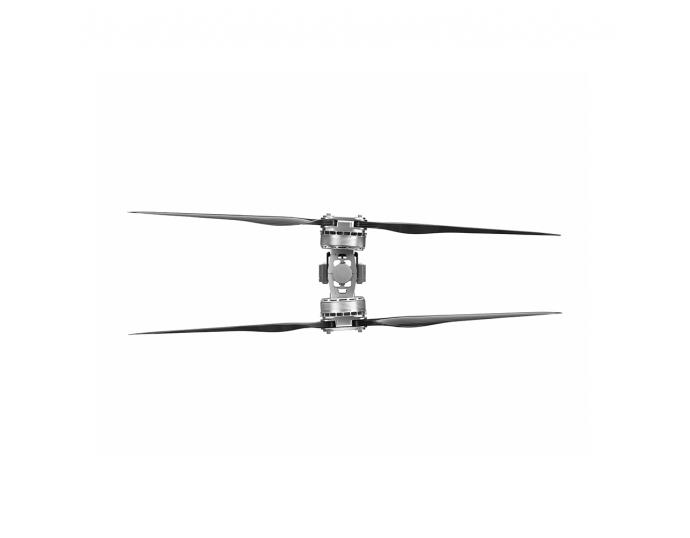

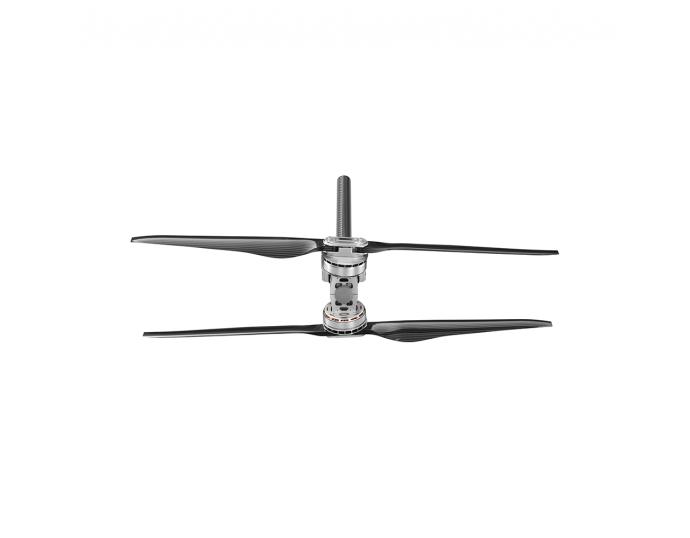

X-A14-18S
Bevorzugte Lösungen für 140kg bis 160kg koaxiale Multikopter-Drohnen
X-A14-18SMotor
18SFOC 200AGeschwindigkeitsregler
EFZ57PPropeller
Empfohlene Konfiguration
Einhängevolumen
100~120kgVierachsige landwirtschaftliche PflanzenschutzdrohneEinhängevolumen
170~200kgSechsachsige landwirtschaftliche PflanzenschutzdrohneGewicht beim Start
180~200kgVierachsiges UAV mit mehreren RotorenGewicht beim Start
270~300kgSechsachsige Multirotor-Drohne Technische Zeichnung
Grundlegende Parameter In Excel exportieren
| Modellname | X-A14 18S KV49.6 | Anwendbarer Durchmesser Des Carbonrohrs | 60mm |
| Konfiguration Des Pakets | A14-18S (Motor)+18S FOC 200A (Elektronische Geschwindigkeitsregelung)+EFZ57 (Propeller) | Drahtmaterial, Drahtnummer, Farbe | Stromkabel: 8 # AWG Rot Schwarz Signalleitung: 5+1 abgeschirmte Leitung |
| Empfohlene Datterien | 18S (LiPo) | Kabellänge | 1500±5mm |
| Einachsige Nennzugkraft | 45~50kg | Gewicht Der Gesamten Maschine Inkl. leitungen (Inklusive klinge) | 9700±2%g |
| Nennzugkraftwirkung | 7.4g/W (45kg) | Schutzniveau | IPX5 |
| Maximale Zugkraft | 105kg | UmgebungstemperaTur Bei Betrieb | -20~55℃ |
| Motor-Parameter | |||
| Größe Des Stators | 138*25mm | KV | 49.6 |
| ESC-Parameter | |||
| Gasbereich | 1100~1940us | Maximale Spannung | 76V |
| Art Der Kommunikation | DRONE CAN、UAV CAN、 CUBE CAN | Maximaler Strom (Kurze Dauer) | 150A (Offene Umgebung Und Temperatur ≤60℃) |
| Kontrollmethode | PWM/CAN | BEC | / |
| Parameter Der Klinge | |||
| Spezifikationen Und Modelle | EFZ57 (Faltpropeller aus Kohlefaser) | Länge | 57 Zoll (1447.8mm) |
Test-Parameter In Excel exportieren
| Modell | Spannung (V) | Gashebel | Strom (A) | Zugkraft (gf) | Dreh- moment (N·m) | Drehzahl (RPM) | Wirkungsgrad Des Motors (%) | Kraftwir- kung (gf/W) | Motor Temperatur (℃) |
| X-A14-18S KV49.6 + 18S FOC 200A + EFZ57P | 92 | 30% | 13.70 | 12504 | 9.50 | 874 | 91.98 | 13.23 | 98 (Umgebungs Temperatur: 25) |
| 35% | 25.36 | 18992 | 14.24 | 1070 | 91.20 | 10.86 | |||
| 40% | 39.30 | 26204 | 19.50 | 1252 | 94.28 | 9.66 | |||
| 45% | 60.68 | 34366 | 25.38 | 1426 | 90.52 | 8.21 | |||
| 50% | 83.56 | 42791 | 31.57 | 1586 | 90.96 | 7.42 | |||
| 55% | 115.83 | 51712 | 38.08 | 1740 | 86.79 | 6.47 | |||
| 60% | 141.34 | 60604 | 44.56 | 1879 | 89.89 | 6.21 | |||
| 65% | 175.40 | 69427 | 51.29 | 2010 | 89.20 | 5.74 | |||
| 70% | 211.96 | 78150 | 57.90 | 2128 | 88.23 | 5.34 | |||
| 75% | 251.01 | 86603 | 64.38 | 2237 | 87.06 | 5.00 | |||
| 80% | 293.98 | 94551 | 70.31 | 2334 | 84.72 | 4.66 | |||
| 85% | 329.12 | 100310 | 75.00 | 2404 | 83.16 | 4.42 | |||
| 90% | 349.07 | 104007 | 78.21 | 2454 | 83.45 | 4.32 | |||
| 95% | 367.22 | 105810 | 79.78 | 2479 | 81.76 | 4.18 | |||
| 100% | 373.49 | 105448 | 79.71 | 2474 | 80.15 | 4.09 | |||
| Hinweis: Die Temperatur des Motorgehäuses nach 2 Minuten Motorbetrieb bei 80% Drosselklappe. （Diese Daten stammen aus der T-MOTOR-eigenen Testplattform und dienen lediglich als Referenz für die Auswahl. Die endgültige Auslegung ist T-MOTOR vorbehalten.) | |||||||||
Diagramm zur Analyse

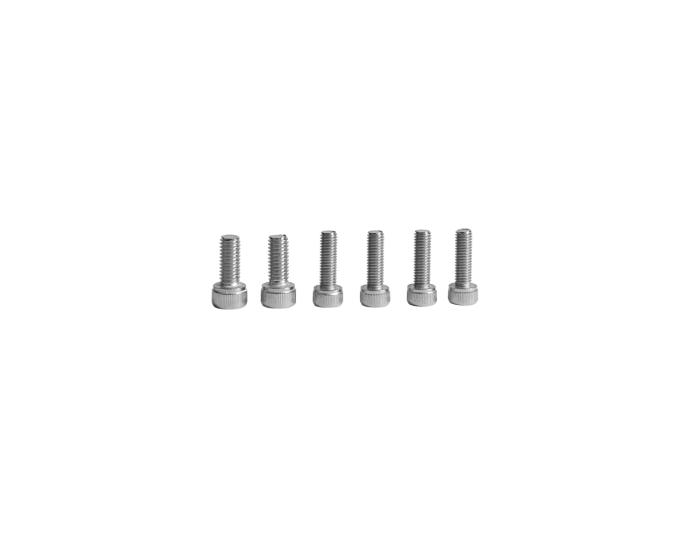

Verpackungsliste
Bevor Sie dieses Produkt verwenden, überprüfen Sie bitte, ob alle oben genannten Artikel in der Produktverpackung enthalten sind. Wenn etwas fehlt, wenden Sie sich bitte rechtzeitig an den Online-Kundendienst oder hinterlassen Sie uns eine Nachricht: onlinesales@tmotor.com
