Bestseller

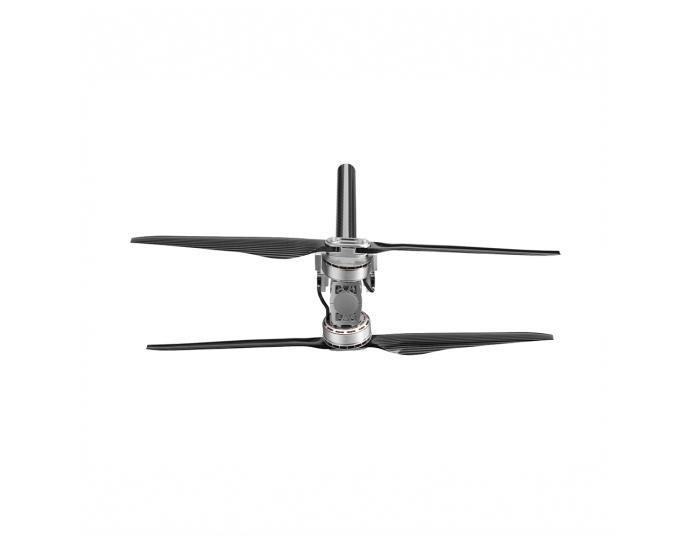

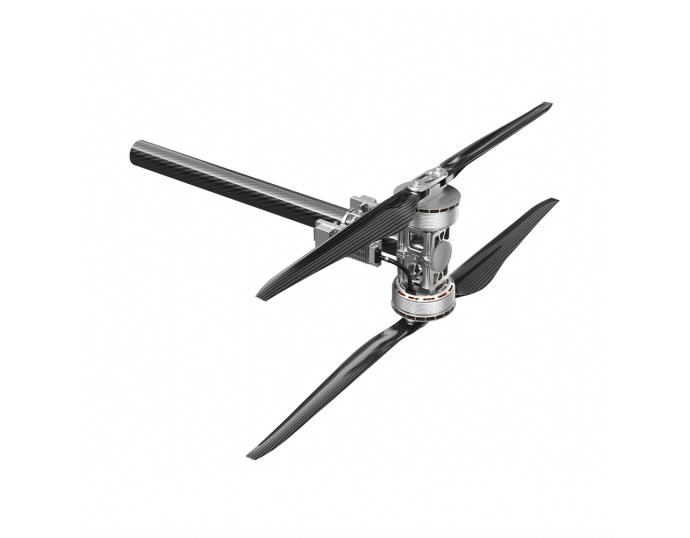

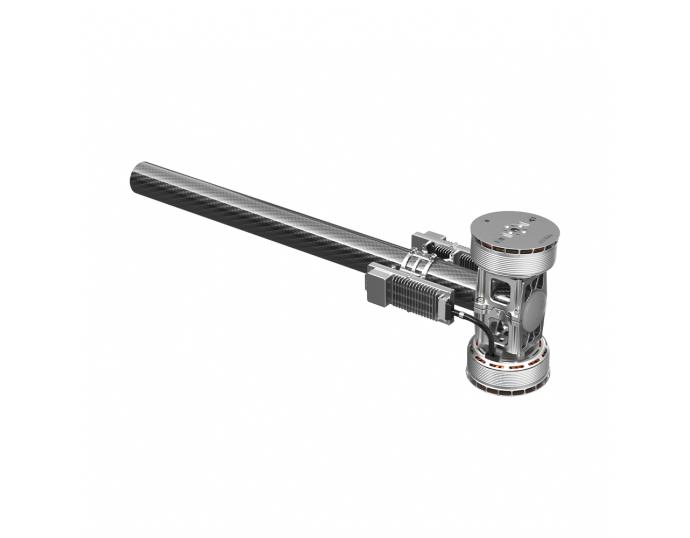

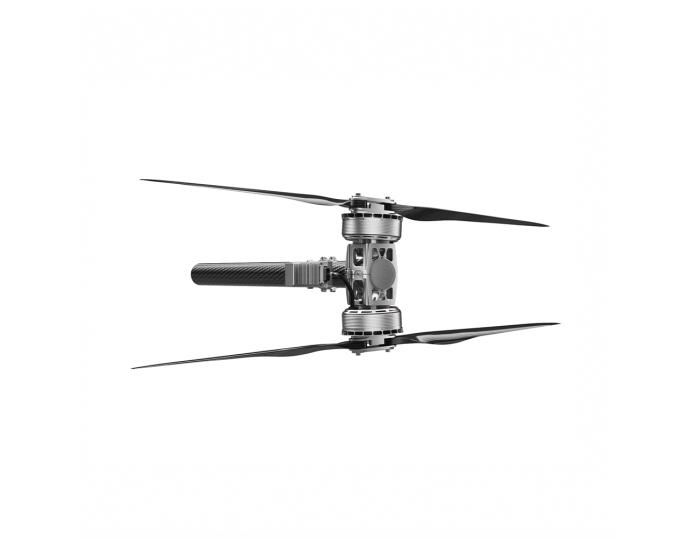

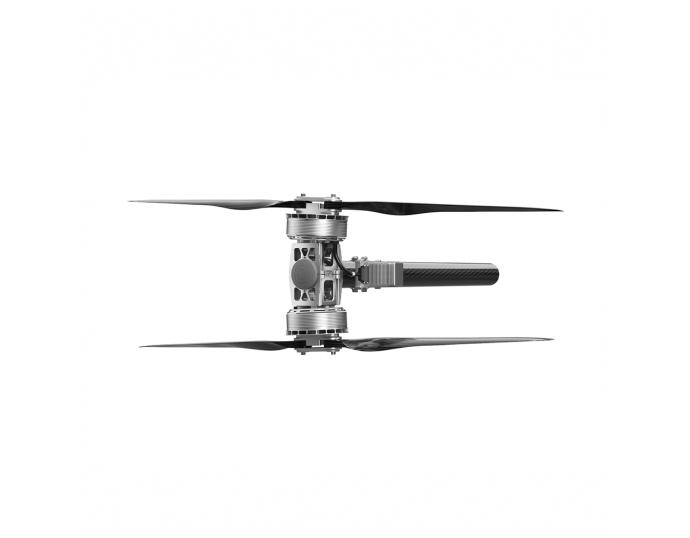

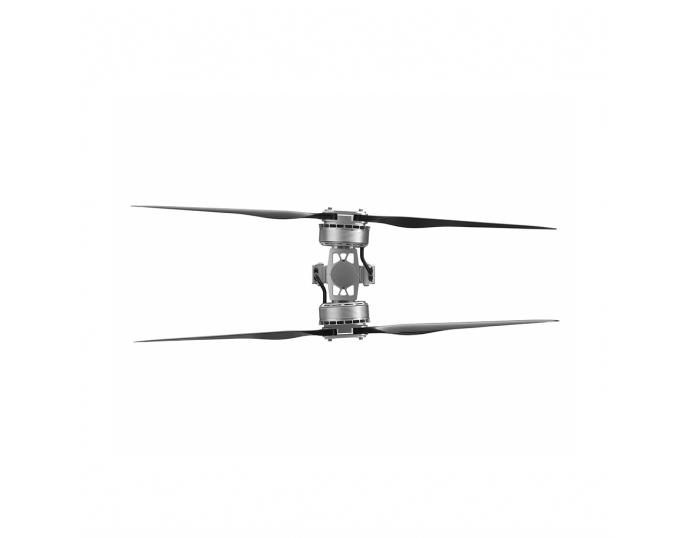

X-A16 L-24S
Bevorzugte Lösungen für 280kg bis 300kg koaxiale Multikopter-Drohnen
X-A16 L-24SMotor
24SFOC 260AGeschwindigkeitsregler
EFZ6324PPropeller
Empfohlene Konfiguration
Einhängevolumen
200~220kgVierachsige landwirtschaftliche PflanzenschutzdrohneEinhängevolumen
340~370kgSechsachsige landwirtschaftliche PflanzenschutzdrohneGewicht beim Start
280~300kgVierachsiges UAV mit mehreren RotorenGewicht beim Start
420~450kgSechsachsige Multirotor-Drohne Technische Zeichnung
Grundlegende Parameter In Excel exportieren
| Modellname | X-A16 L-24S KV35 | Anwendbarer Durchmesser Des Carbonrohrs | 80mm |
| Konfiguration Des Pakets | A16 L-24S (Motor)+24S FOC 260A (Elektronische Geschwindigkeitsregelung) +EFZ6324 (Propeller) | Drahtmaterial, Drahtnummer, Farbe | Stromkabel: 8 # AWG Rot Schwarz Signalleitung: 5+1 abgeschirmte Leitung |
| Empfohlene Datterien | 24~28S (LiPo) | Kabellänge | 2000±5mm |
| Einachsige Nennzugkraft | 70~75kg | Gewicht Der Gesamten Maschine Inkl. leitungen (Inklusive klinge) | 15200±2%g |
| Nennzugkraftwirkung | 6.6g/W (70kg) | Schutzniveau | IPX5 |
| Maximale Zugkraft | 156kg | UmgebungstemperaTur Bei Betrieb | -20~55℃ |
| Motor-Parameter | |||
| Größe Des Stators | 155*35mm | KV | 35 |
| ESC-Parameter | |||
| Gasbereich | 1100~1940us | Maximale Spannung | 120V |
| Art Der Kommunikation | DRONE CAN、UAV CAN、 CUBE CAN | Maximaler Strom (Kurze Dauer) | 260A (Offene Umgebung Und Temperatur ≤60℃) |
| Kontrollmethode | PWM/CAN | BEC | / |
| Parameter Der Klinge | |||
| Spezifikationen Und Modelle | EFZ6324 (Faltpropeller aus Kohlefaser) | Länge | 63 Zoll (1600.2mm) |
Test-Parameter In Excel exportieren
| Modell | Spannung (V) | Gashebel | Strom (A) | Zugkraft (gf) | Dreh- moment (N·m) | Drehzahl (RPM) | Wirkungsgrad Des Motors (%) | Kraftwir- kung (gf/W) | Motor Temperatur (℃) |
| X-A16 L-24S KV35 + 24S FOC 260A + EFZ6324P | 93 | 30% | 14.01 | 16601 | 13.24 | 822 | 87.87 | 12.80 | 89 (Umgebungs Temperatur: 25) |
| 35% | 25.97 | 25284 | 19.99 | 1007 | 87.67 | 10.52 | |||
| 40% | 41.20 | 35052 | 27.50 | 1179 | 89.00 | 9.19 | |||
| 45% | 61.06 | 45844 | 36.00 | 1345 | 89.66 | 8.11 | |||
| 50% | 82.70 | 57730 | 45.33 | 1501 | 91.06 | 7.54 | |||
| 55% | 112.39 | 69467 | 54.86 | 1644 | 90.77 | 6.67 | |||
| 60% | 145.33 | 81966 | 64.74 | 1781 | 89.73 | 6.09 | |||
| 65% | 178.72 | 94260 | 74.59 | 1906 | 89.94 | 5.70 | |||
| 70% | 217.76 | 106519 | 84.67 | 2023 | 88.95 | 5.28 | |||
| 75% | 255.58 | 118632 | 94.97 | 2129 | 89.46 | 5.01 | |||
| 80% | 296.81 | 130061 | 104.98 | 2226 | 89.03 | 4.73 | |||
| 85% | 333.48 | 141077 | 114.14 | 2314 | 89.58 | 4.57 | |||
| 90% | 376.99 | 151334 | 123.38 | 2393 | 88.56 | 4.34 | |||
| 95% | 402.44 | 156782 | 129.48 | 2434 | 88.54 | 4.21 | |||
| 100% | 407.72 | 156970 | 129.44 | 2438 | 87.52 | 4.16 | |||
| Hinweis: Die Temperatur des Motorgehäuses nach 2 Minuten Motorbetrieb bei 80% Drosselklappe. （Diese Daten stammen aus der T-MOTOR-eigenen Testplattform und dienen lediglich als Referenz für die Auswahl. Die endgültige Auslegung ist T-MOTOR vorbehalten.) | |||||||||
Diagramm zur Analyse

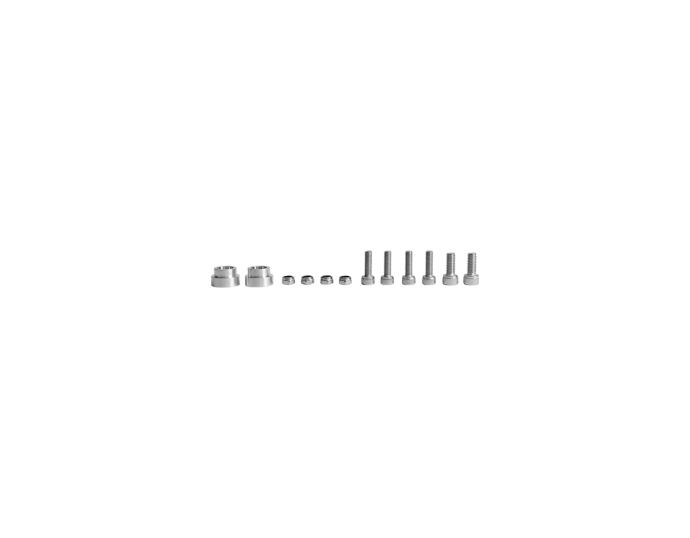

Verpackungsliste
Bevor Sie dieses Produkt verwenden, überprüfen Sie bitte, ob alle oben genannten Artikel in der Produktverpackung enthalten sind. Wenn etwas fehlt, wenden Sie sich bitte rechtzeitig an den Online-Kundendienst oder hinterlassen Sie uns eine Nachricht: onlinesales@tmotor.com
