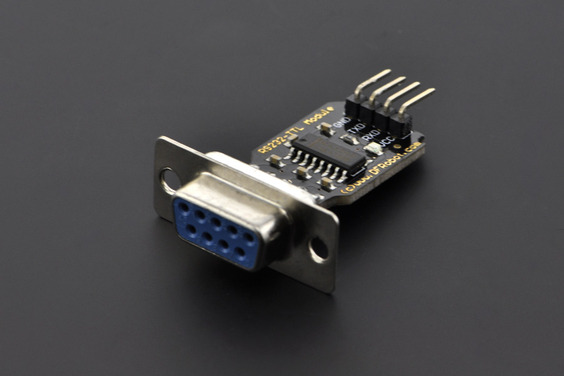

RS232 auf TTL Konverter für Arduino & Mikrocontroller
Mit diesem kompakten RS232-zu-TTL-Konverter lassen sich serielle RS232-Schnittstellen einfach mit Arduino-Boards und anderen Mikrocontrollern verbinden.
Das Modul übernimmt die notwendige Pegelanpassung zwischen den klassischen RS232-Signalpegeln und den TTL-Logikpegeln eines Mikrocontrollers. Dadurch eignet es sich ideal für Entwicklungsprojekte, Serviceanwendungen, Steuerungen und die Kommunikation mit Geräten, die über eine serielle RS232-Schnittstelle verfügen.
Highlights
-
RS232-zu-TTL-Pegelwandler
-
Geeignet für Arduino und zahlreiche weitere Mikrocontroller
-
Übertragungsraten von 300 bis 115.200 Baud
-
Komplett vormontierte Platine
-
DB9-Buchse für die RS232-Verbindung
-
Standard-Stiftleiste auf der TTL-Seite
-
Versorgung mit 5 V
TTL-Anschluss
Der 4-polige Anschluss stellt folgende Signale zur Verfügung:
-
GND – Masse
-
STX – Logic Out / TX
-
+5 V – Versorgungsspannung
-
SRX – Logic In / RX
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Funktion | RS232 auf TTL Konverter |
| Hauptbaustein | MAX202 |
| Versorgung | 5 V |
| Baudrate | 300–115.200 Baud |
| RS232-Anschluss | DB9 Buchse |
| TTL-Anschluss | 4-polige Stiftleiste |
| Ausführung | Vormontiertes Modul |
| Hersteller des ICs | Analog Devices |
| Gewicht | ca. 13 g |
| RoHS-konform | Ja |
Typische Anwendungen
Der Konverter eignet sich beispielsweise für die Kommunikation zwischen:
-
Arduino und RS232-Geräten
-
Mikrocontroller-Steuerungen und PCs
-
industriellen Steuergeräten
-
seriellen Displays
-
Mess- und Prüfgeräten
-
älteren Geräten mit klassischer DB9-RS232-Schnittstelle
Eine praktische Lösung, wenn vorhandene RS232-Geräte unkompliziert mit moderner Mikrocontroller-Elektronik verbunden werden sollen.
