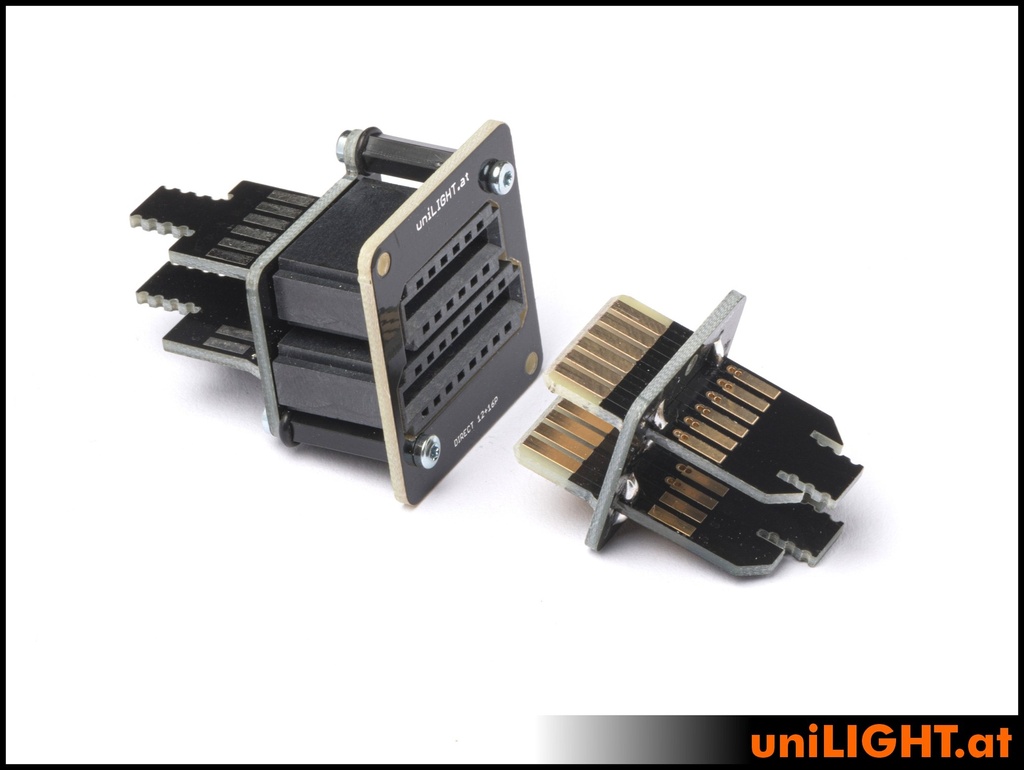

DIRECT-Steckverbindung, 12P4S Kontakte (RTR (1pair))

Das Stecksystem uniCONNECT arbeitet mit massiven Messer- und hoch belastbaren Sockelleisten. Durch die neue Bauform können nun endlich auch hohe Polzahlen in einem Stecker bei geringer Baugröße realisiert werden – bis zu 28 Pins. Dazu werden über 3000 Steckzyklen bei Belastungen bis 10A möglich. Optimal für den Einsatz mit Modellbau realisiert.
Die Messerleisten bieten dazu den Vorteil, dass alle Kabel zuverlässig und einfach verlötet werden können, ohne dass ein Kunststoffträger schmelzen kann. Dazu kommen Zugentlastung, Rastung, Griff und Knickschutz. Die Kontakte der Messerleisten sind immer sichtbar, womit Beschädigungen und Verschmutzung sofort zu erkennen sind.
Der größte Vorteil des Systems besteht aber darin, dass bereits im Stecker eine doppelte Redundanz für wichtige Steuerfunktionen vorgesehen ist. Aus diesem Grund werden bei dem System nicht nur herkömmliche Pinnzahlen angegeben, sondern zwischen primäre Pins (doppelt, für Hauptfunktionen) und sekundäre Pins (einfach, für Licht, Fahrwerk, Bremse,…) unterschieden.
DIRECT
bezeichnet die Baureihe für die selbstständige Kontaktierung von Flügel und Rumpf beim mechanischen Zusammenbau. Es hängen keine Kabel und Stecker herum, die beschädigt oder verschmutzt werden können. Die Messerleiste wird beim Zusammenbau direkt mit der Buchse kontaktiert. Dies ist bei uniCONNECT zuverlässig möglich, weil die Buchsenleisten nicht starr sondern „floating“ mit dem Träger verbunden sind und sich daher bei leichten Bewegungen und Vibrationen der Flügel mit bewegen können. Natürlich ist das System nur für starr verschraubte, rechtwinkelige und sauber geführe Verbindungen geeignet. Die Stecker können keine mechanische Belastung von einer ungenauen Stecker aufnehmen!

Technische Daten

• 12 primäre Kontakte (redundant geführt; für Hauptfunktionen wie Servos),
• 4 sekundäre Kontakte (für Sonderfunktionen wie Licht,...)
• 3000 Steckzyklen, 10A primär, 5A sekundäre Kontakte.
• Gut zugängliche Kontakte und Lötstellen.
• Fest eingebauter Stecker und "schwimmende" Buchsemit zur Dauerhaften Kontaktierung.
• Lieferung in verschiedenen Ausbaustufen.
• Abmessung Blende (Buchse): 25x33mm
• Abmessung Blende (Stecker): 22x20mm
• Steckergewicht 18g ohne Kabel

Verwendungszweck

Anschluss von vier Hauptfunktionen oder Fahrwerk und zusätzlich einem vollem Lichtsystem

Lieferumfang

• RTR als fertig montierte und verlötete Einheit mit 3m Kabel direkt 1 zu 1 verbunden. Dieser wird einseitig verbaut, die Länge zum Servo definiert und mit Crimp Kontakten konfektioniert. Das restliche Kabel wird auf der anderen Seite bis zum Empfänger verlegt und dort konfektioniert. Diese fertige Einheit wird immer zu einem Stück geliefert, also 1xM und 1xF durchgehend verlötet.
• DIY als Bausatz für den Modellbauer mit allen Einzelteilen und Schrauben für den eigenen Aufbau. Dadurch preislich natürlich sehr attraktiv, geliefert werden immer zwei Paare, also 2xM und 2xF als Bausatz.
• RTW als vorgebauter Stecker, an den nur noch die Kabel angelötet werden müssen - der Aufbau der Platten ist schon erledigt. Geliefert werden 2xM und 2xF
