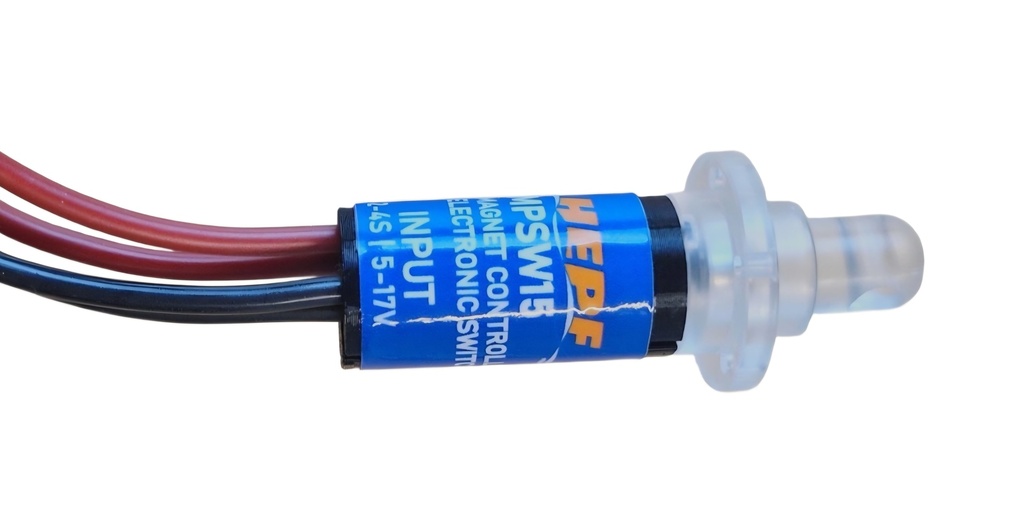

MPSW15 – Hochleistungs-Magnetschalter "REMOVE BEFORE FLIGHT"
Der MPSW15 ist ein elektronisch gesteuerter Magnetschalter der Spitzenklasse, speziell entwickelt für Anwendungen wie Empfänger, Zündsysteme und andere Bordelektronik. Durch seine kontaktlose Schalttechnik bietet er höchste Zuverlässigkeit und Langlebigkeit – ganz ohne mechanischen Verschleiß.
Funktionsweise:

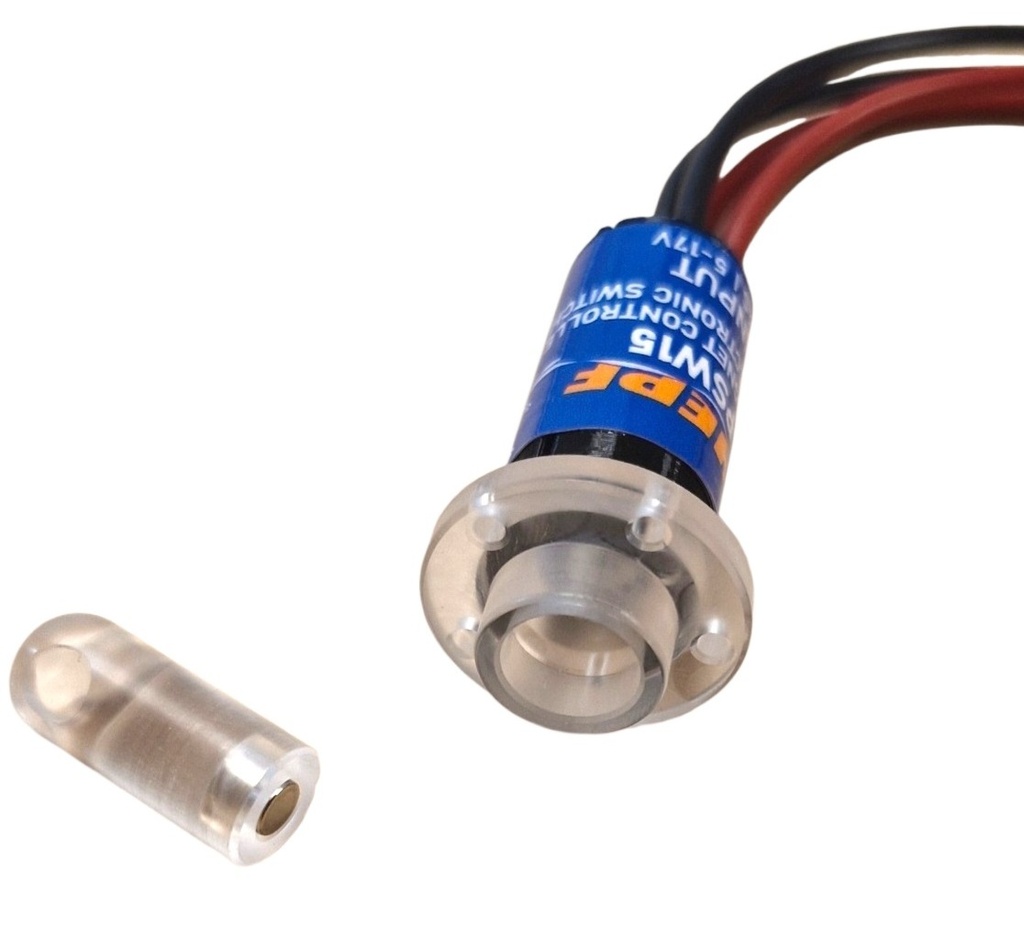

Der Schalter wird über einen mitgelieferten Magnet-Aktivierungsstift bedient. Beim Einführen des Stifts in die Öffnung wird der Stromkreis unterbrochen (Gerät aus). Wird der Magnet entfernt, wird der Stromkreis aktiviert (Gerät ein). Der aktive Zustand wird durch integrierte LED-Anzeigen signalisiert.
Vorteile:
-
Kontaktloses Schalten ohne mechanische Abnutzung
-
Sicherer Betrieb auch bei induktiven Lasten
-
Ideal für sicherheitskritische Anwendungen (z. B. "REMOVE BEFORE FLIGHT")
-
Minimaler Stromverbrauch im ausgeschalteten Zustand (< 3 µA)
-
Kompakte Bauweise mit geringem Gewicht
Technische Daten:
-
Abmessungen: Ø22,5/Ø15 x 42 mm
-
Gewicht (inkl. Kabel): 16 g
-
Kabel: 4× 1 mm² (17AWG)
-
Dauerstrom: 15 A
-
Spitzenstrom (2 s): 25 A
-
Betriebsspannung: 5–17 V
-
Betriebstemperatur: –20 °C bis +85 °C
-
Statusanzeige: LED integriert
-
Ruhestrom im OFF-Zustand: < 3 µA
Installation:
Der Anschluss erfolgt gemäß Beschriftung am Produkt (Eingang/Ausgang klar gekennzeichnet). Bitte auf die richtige Polarität achten:
🔴 Rot = Plus (+)
⚫ Schwarz = Minus (–)
Für maximale Sicherheit empfehlen wir die Verwendung von polarisierten Steckverbindungen, um Verpolungen zu vermeiden. Ein Magnet zur Aktivierung ist im Lieferumfang enthalten.
