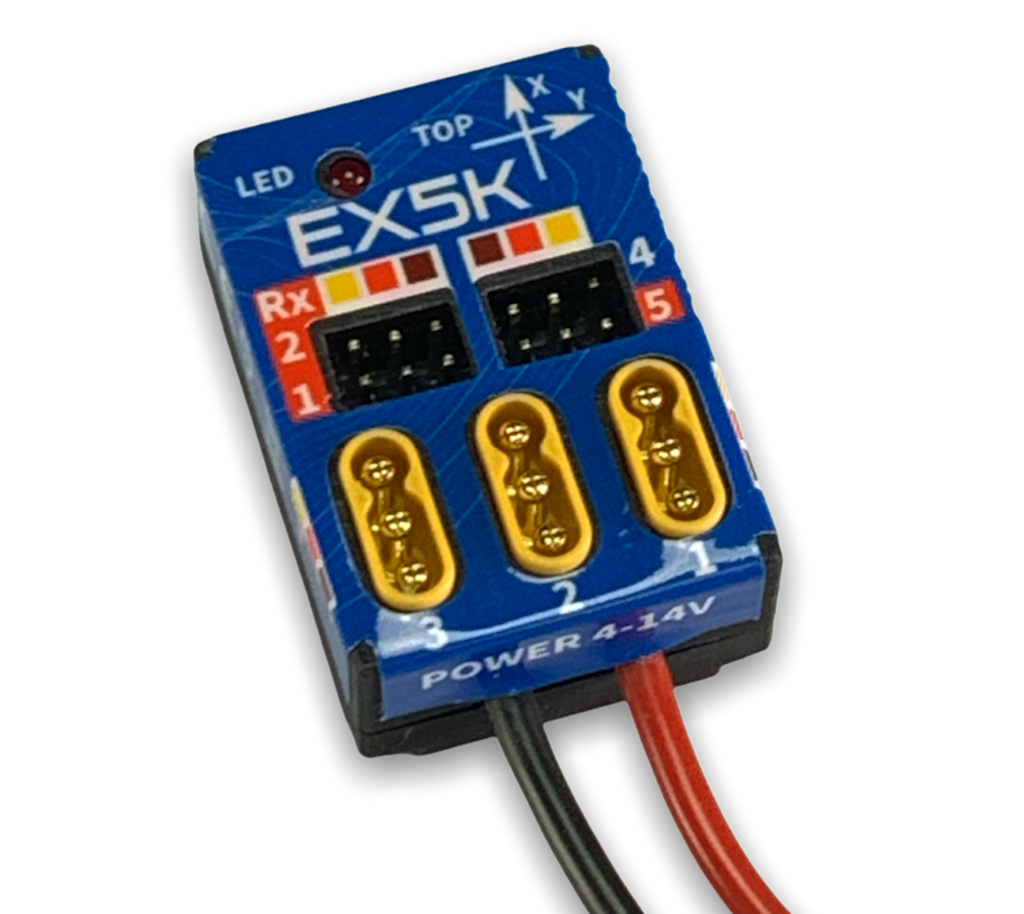

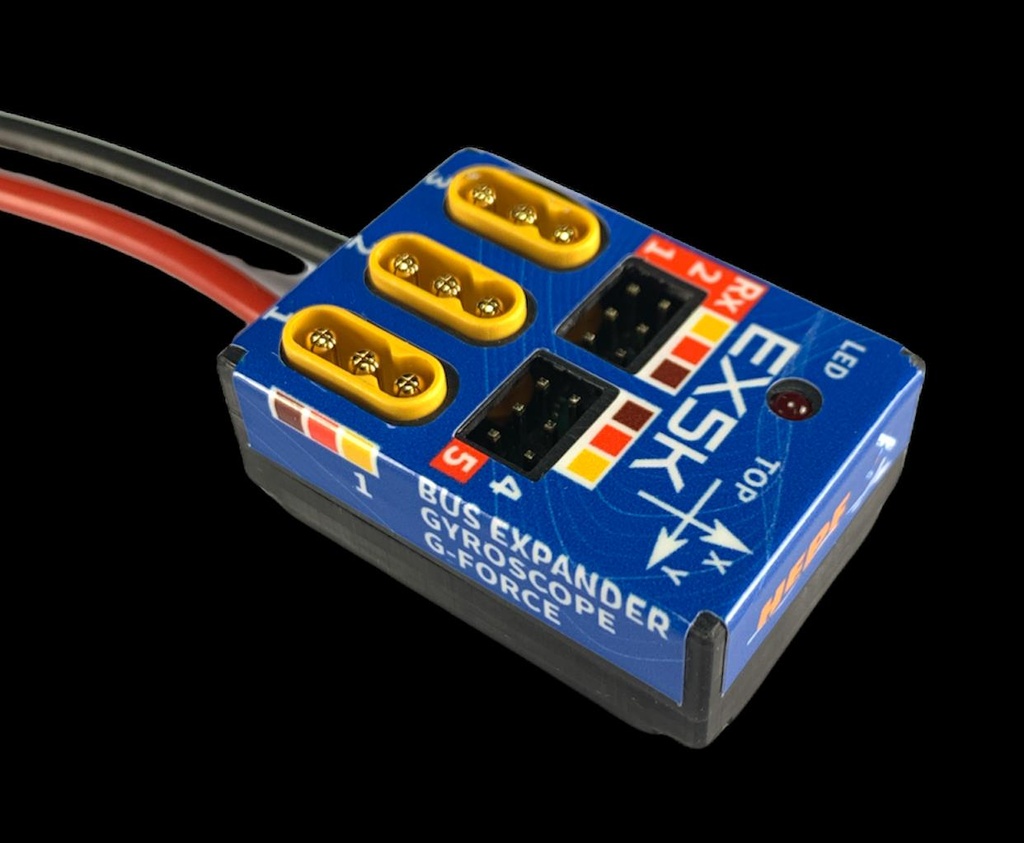

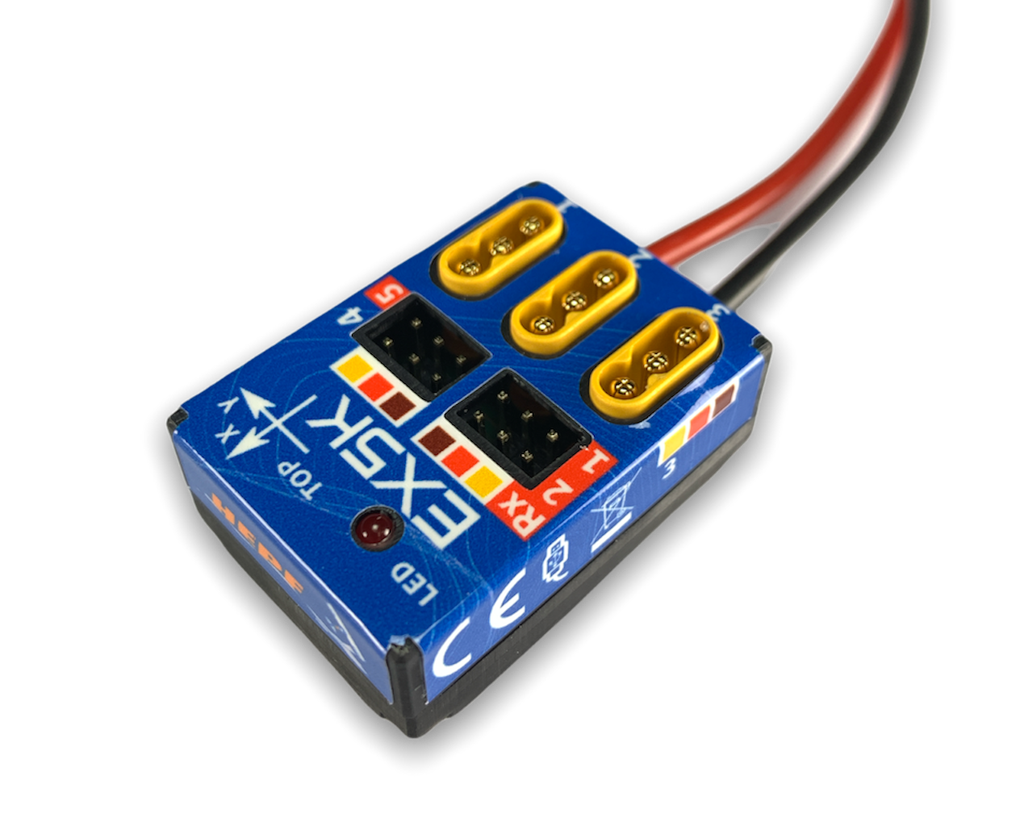

HEPF EX5 Gyro-BUS Expander im Gehäuse

Der Servo Expander EX5 ist ein intelligenter Busmanager, der mit verschiedenen Funksteuerungssystemen kompatibel ist.
Das Gerät wandelt das serielle Bussignal von bis zu zwei Empfängern entweder in Standard-PWM-Servoausgänge oder in konfigurierbare Busausgänge um. Er bietet bis zu fünf konfigurierbare und leistungsstarke Servo-Ports mit optionaler Perioden- und Fail-Safe-Einstellung.
Der EX5 bietet eine Flugstabilisierung mit Hilfe des integrierten MEMS-Gyroskops/Beschleunigungssensors. Es können bis zu drei konfigurierbare Flugmodi mit jeweils unterschiedlichen Stabilisierungsverstärkungen und - einstellungen verwendet werden. In Verbindung mit anderen Geräten aus unserer Produktion, wie z. B. SE4 oder SE6, können Sie mit nur wenigen Signal-/Stromkabeln eine komplexe Installation erstellen.

Merkmale

• Kleine Abmessungen und hoher Stromdurchsatz über die integrierten MR30-Leistungsstecker.
• 5-Kanal-Servo/Bus-Expander.
• Flugstabilisierung mit 3 konfigurierbaren Flugmodi.
• Gyro-stabilisierte Servoausgänge, EX-Bus, SRXL16ch. oder S.Bus.
• Automatische Erkennung der Stabilisierungskanäle - auch bei Mischungen.
• Automatische Erkennung der Geräteausrichtung im Modell.
• Telemetrie (RC-Anlagenabhängig): Temperatur, Spannung, Lage (Roll/Neigung/Gier), G-Kraft.
• Automatische Erkennung von seriellen Daten/Telemetrie nach dem Start.
• Konfiguration über den Sender oder externes Terminal (JETIBOX/SMART-BOX).
• Firmware-Updates über USB-Schnittstelle.

Größe [mm]	38x26x14
Gewicht [g]	20,3g
Servo Steckplätze	5
Betriebsstrom [mA]	15
Temperaturbereich [°C]	-20 bis + 85
Versorgungsspannung [V]	4-14 (empfohlen 5-8,4)
Dauer Strom [A]	15
Peak Strom [A]	60
Unterstützte Telemetrie Protokolle	Jeti, Graupner Hott, Futaba S Bus und Multilpex
Status Led	Ja
Sensor Expander	EX Bus - bis 4 Sensoren
Gyro Bereich [dps]	+/- 2000
Beschleunigungs Sensoren Bereich [G]	+/- 30
Maximal Kabellänge [m]	2

Bitte beachten Sie beim Einbau und bei der Inbetriebnahme die Anleitung!

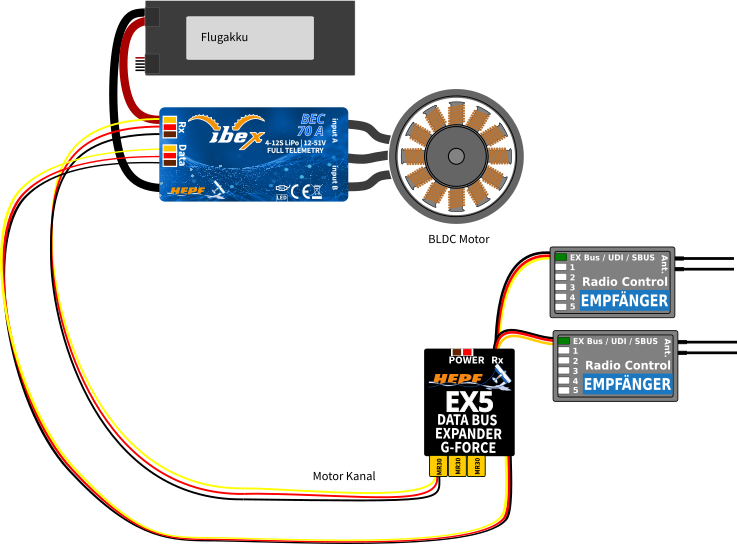

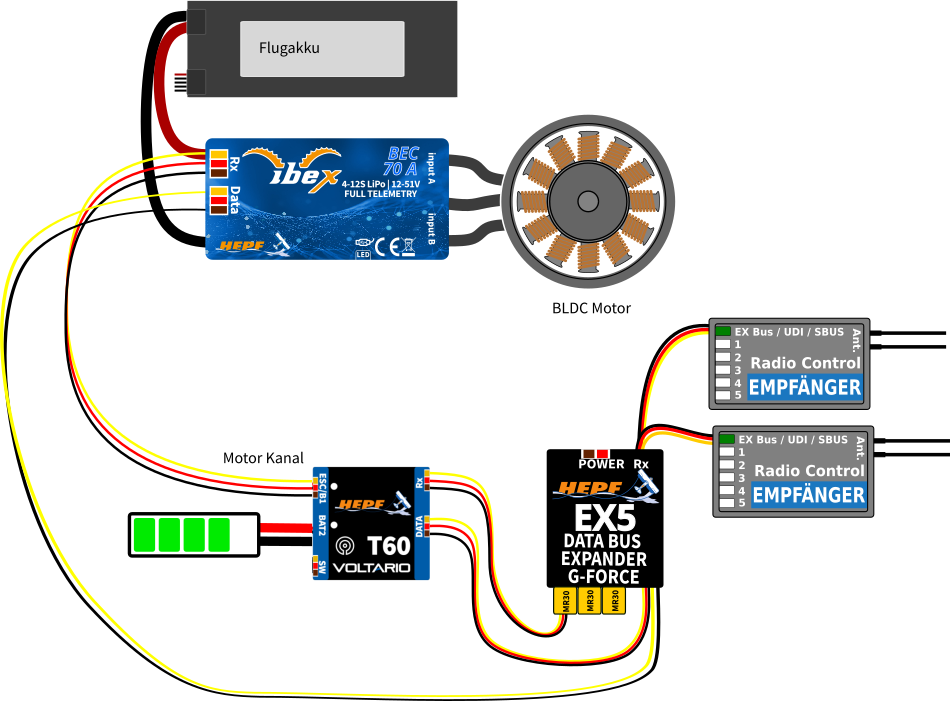

Bitte kontrollieren Sie bei einer BEC Anwendung, dass der BEC Strom für Ihre Anwendungen (Servos) ausreichend dimensioniert ist!

Lieferumfang:
EX5

Erforderlich:
Adapterkabel

Versionshistorie:

VERSION 1.04

• Verbesserte Kompatibilität mit JETI EX Bus 24-Kanal-Modus
• Unterstützung für Rx1/Rx2-Eingänge hinzugefügt, einschließlich Telemetrie
• Anpassung der Stabilisierungsverstärkung hinzugefügt. Mit freien Buskanälen können Sie bis zu 3 Kanäle zuweisen
  Steuern Sie die Stabilisierungsempfindlichkeit jeder Modellachse während des Fluges
  Nachdem Sie den jeweiligen Kanal zugewiesen haben
  z.B. durch ein Potentiometer ist das Verhalten ähnlich wie bei einem Standardkreisel:
  o Potentiometer in der Mitte (0% ~ 1,5 ms) deaktiviert effektiv die Stabilisierung, da alle Verstärkungen wird auf Null gesetzt
  o Potentiometer nach links (< 1,5ms) aktiviert den „Heading Hold“ Modus
  o Potentiometer nach rechts (> 1,5ms) aktiviert den „Normal“-Modus

VERSION 1.03


• Wenn EX-Bus an den Eingangsports erkannt wird und die Ports 1 bis 5 als „Bus-Ausgang“ konfiguriert sind, wird der EX-Bus ist ebenfalls auf Port 5 des EX5 eingestellt. Die JETIBOX-Verbindung ist an diesem Port dann dieser Einstellung nicht mehr verfügbar

VERSION 1.02

• Deutsche Sprache hinzugefügt

VERSION 1.01

• Erstversion
