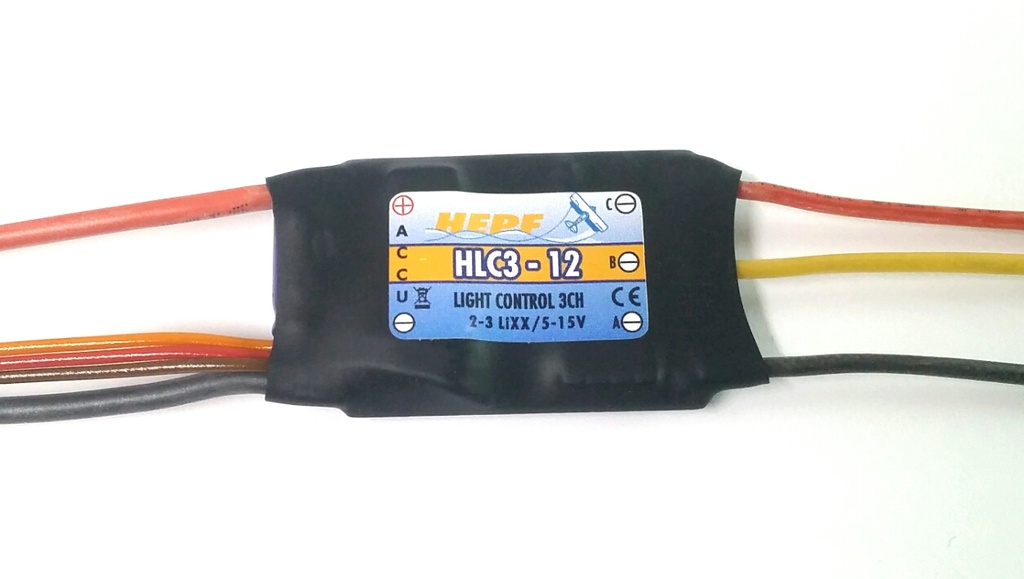

Hepf Light Control 12

HEPF HLC3-08

Das HEPF HLC3 ist als Schalter oder Dimmer für Gleichstromverbraucher geeignet.

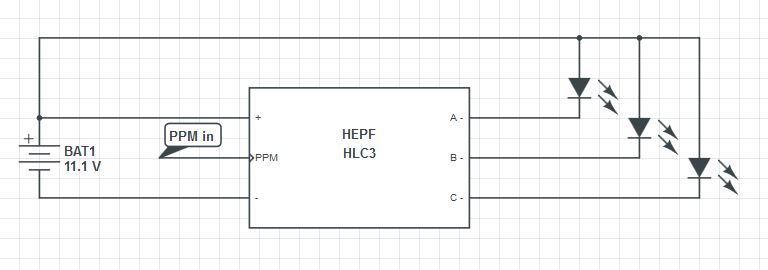

Es dient zum Ansteuern drei unabhängiger Verbraucher. Es wird jeweils der - Minuspol geschalten. Die Ansteuerung erfolgt über ein 3 poliges Kabel mit JR kompatiplem Stecksystem, welches am PPM Ausgang Ihres Empfängers angeschlossen wird. Das HEPF HLC3 erkennt automatisch die obersten 3 verfügbaren PPM Kanäle. Bei PPM8 werden also die Steuerbefehle von Kanal 6, 7 und 8 erkannt und ausgeführt.

Beim Dimmen wird durch Verändern des EIN/AUS-Tastverhältnisses eines Rechtecksignales die LED-Helligkeit (oder ganz allgemein die Glühlampenhelligkeit, die Drehzahl eines DC-Motors etc.) eingestellt.

Die Ansteuerung der Kanäle: 1,0 – 1,2ms 0% Power, ab 1,8ms 100% Power.

Der HEPF HLC3 mit integriertem BEC System wird mit einer isolierten + Plusleitung ausgeliefert. Daher kann das HEPF HLC3 direkt an ein Empfangssystem mit eigener Stromversorgung angeschlossen werden.

• Warnung:

Verwenden Sie nie das BEC des HEPF HLC3 parallel zu anderen Empfängerstromversorgungen.

Bei Anwendungen bei denen ein eigener Empfänger für den Betrieb der durch das HEPF HLC3 angesteuerten Verbraucher verwendet wird, und dieser auch unabhängig von der Stromversorgung der anderen Empfangssysteme im Modell ist, kann das BEC des HEPF HLC3 für den Betrieb dieses (Satelliten)Empfängers genutzt werden.

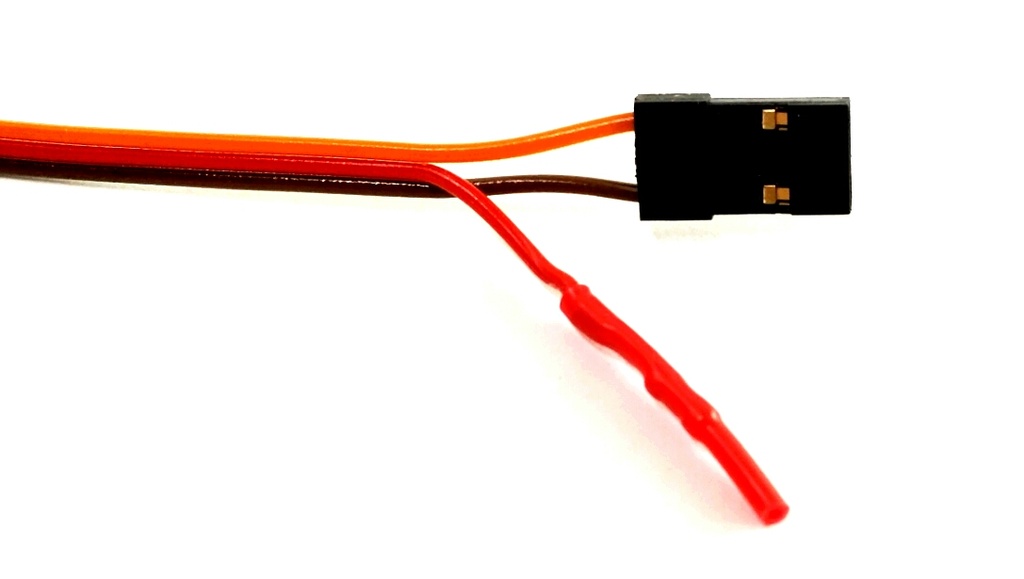

Dafür entfernen sie die Isolierung am roten Kabel und führen den Kontakt in das Plastikgehäuse der JR kompatiblen Steckverbindung ein. Es kann so das 5Volt BEC genutzt werden.
