JETImodel DSM 10

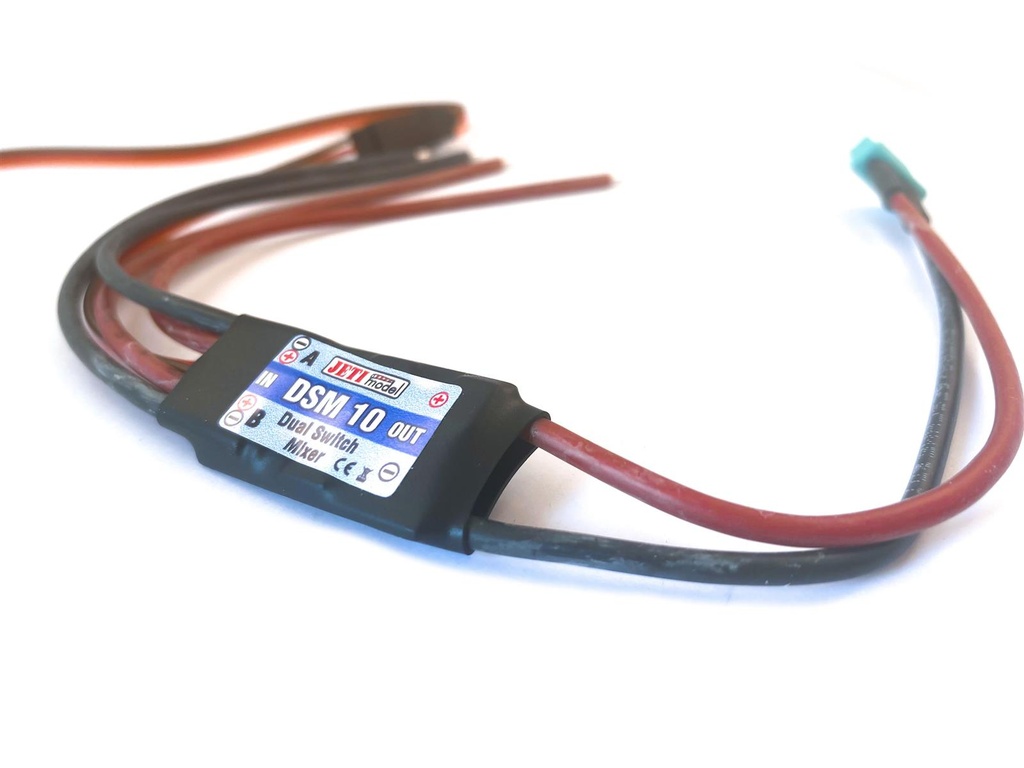

Bei dem Gerät DSM 10 handelt es sich um einen elektronischen Umschalter von zwei Empfängerakkus, die an einen Empfänger angeschlossen sind. Bestandteil des Produkts ist auch ein EIN/AUS-Schalter der Empfänger-Stromversorgung. Die an die Eingänge des DSM10 angeschlossenen Akkus werden durchgehend vermessen und über einen Hysteresekomparator entweder beide an den Ausgang angeschlossen, oder jeweils nur der Akku, der eine höhere Spannung aufweist. Am Ausgang des DSM 10 befinder sich eine MPX-Buchse, über welche der Ausgang direkt mit dem Empfänger verbunden werden kann. Ein MPX-Stecker ist Bestandteil der Empfänger Duplex mit der Bezeichnung EPC (External Power Connector), siehe Empfänger R14 und R18.

Der DSM 10 enthält keine Spannungsstabilisatoren zur Anpassung des Spannungsniveaus der angeschlossenen Akkus. Am Ausgang des DSM 10 wird immer die gleiche Spannung vorhanden sein, die der Akku mit der höheren Spannung aufweist. Stellen Sie sicher, dass der Empfänger, die Servos und weitere Geräte, die vom Ausgang des DSM 10 versorgt werden, für die gegebene Spannung ausgelegt sind.

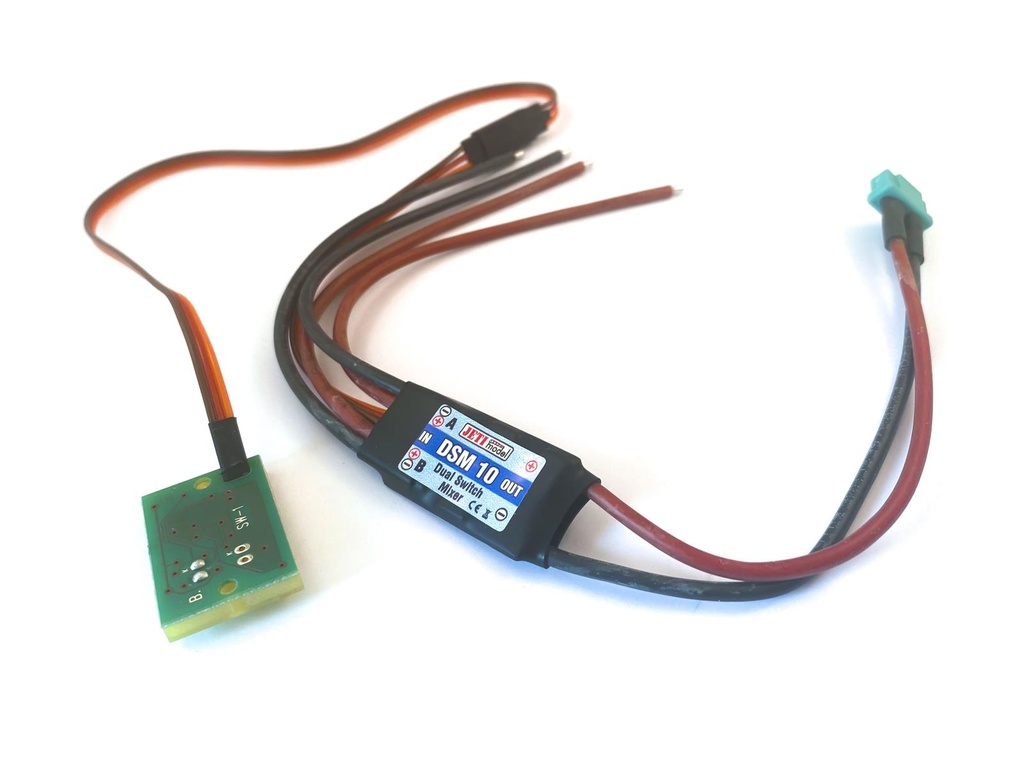

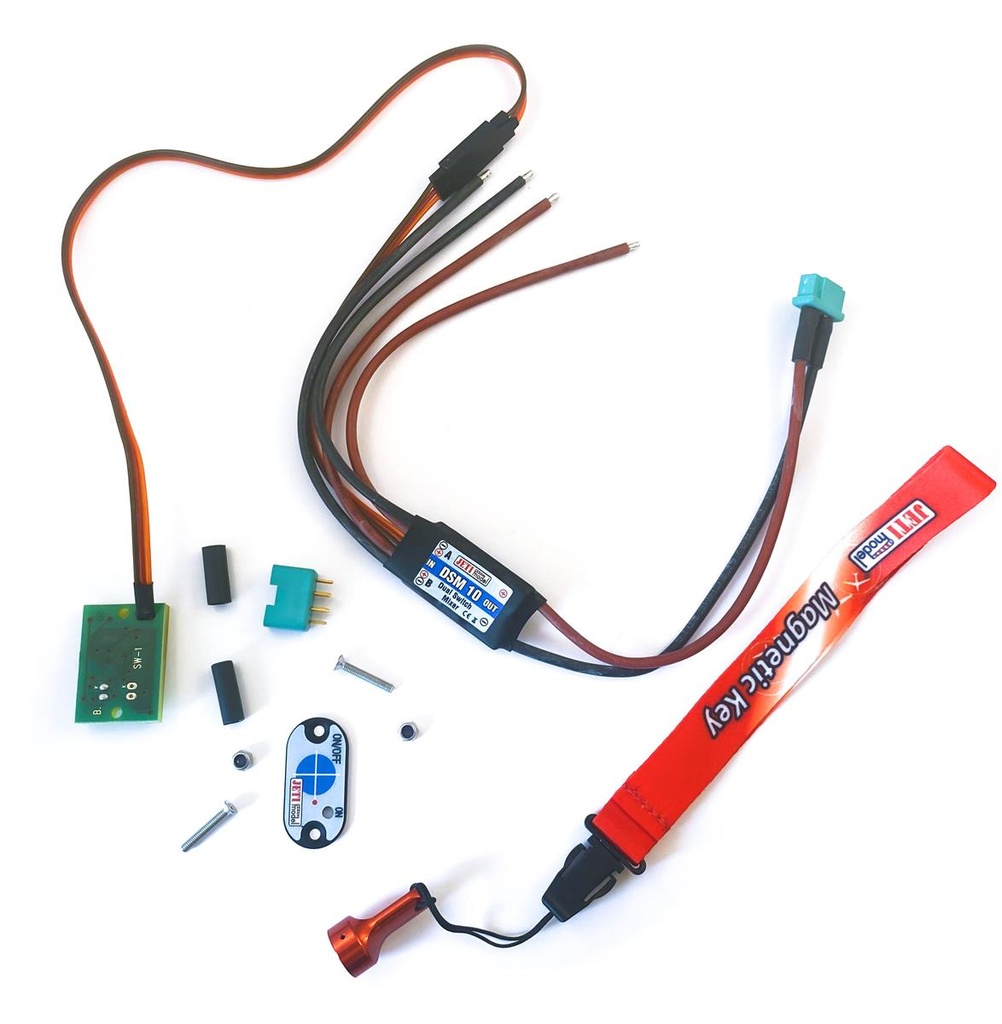

Die Bedienung des DSM 10 erfolgt über einen Magnetschalter, der am Rumpf des Flugmodells angeordnet werden kann. Nach Anlegen eines Spezialmagneten lt. Abbildung in Kapitel 2.1, wird das System ein- oder ausgeschaltet. In eingeschaltetem Zustand weist der elektronische Schalter einen minimalen Übergangswiderstand auf.
