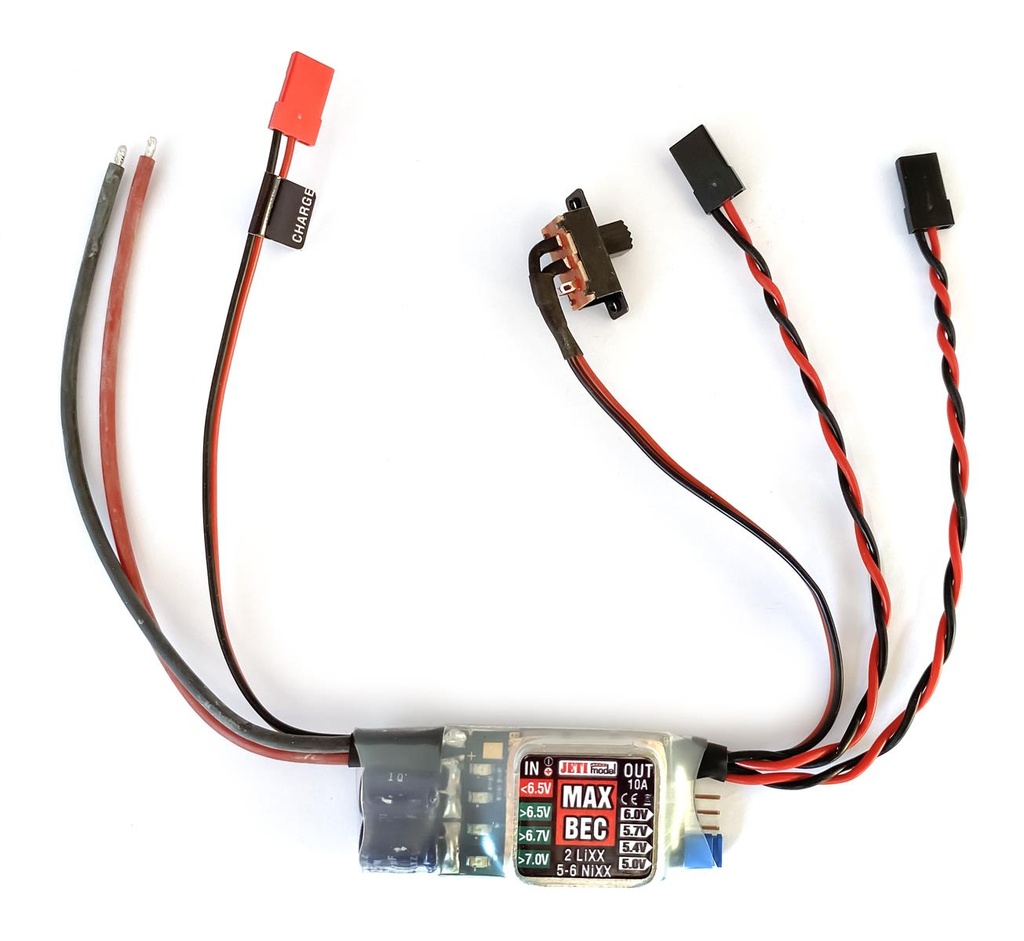

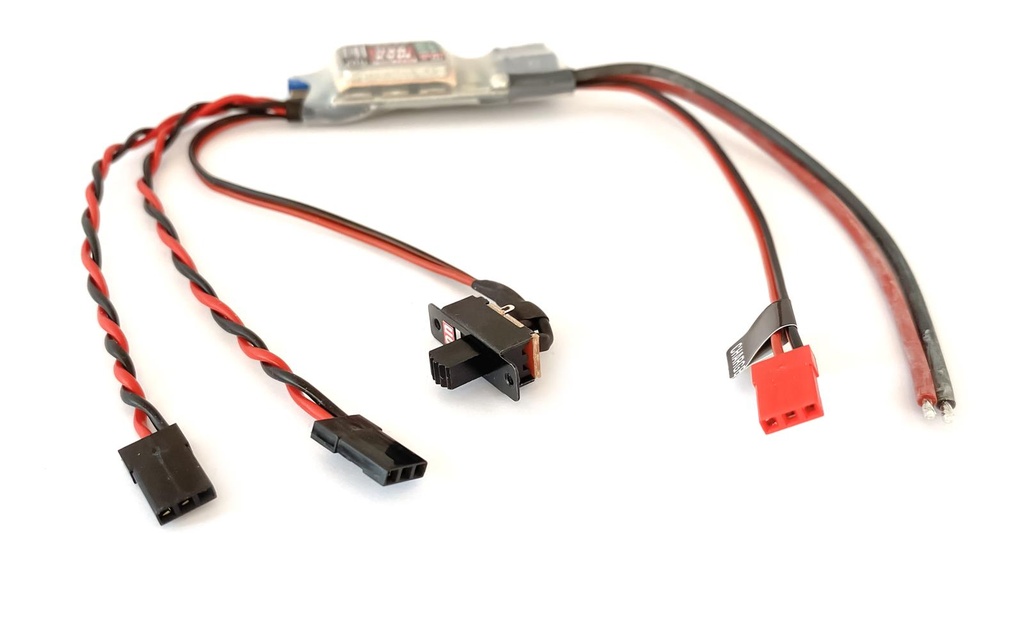

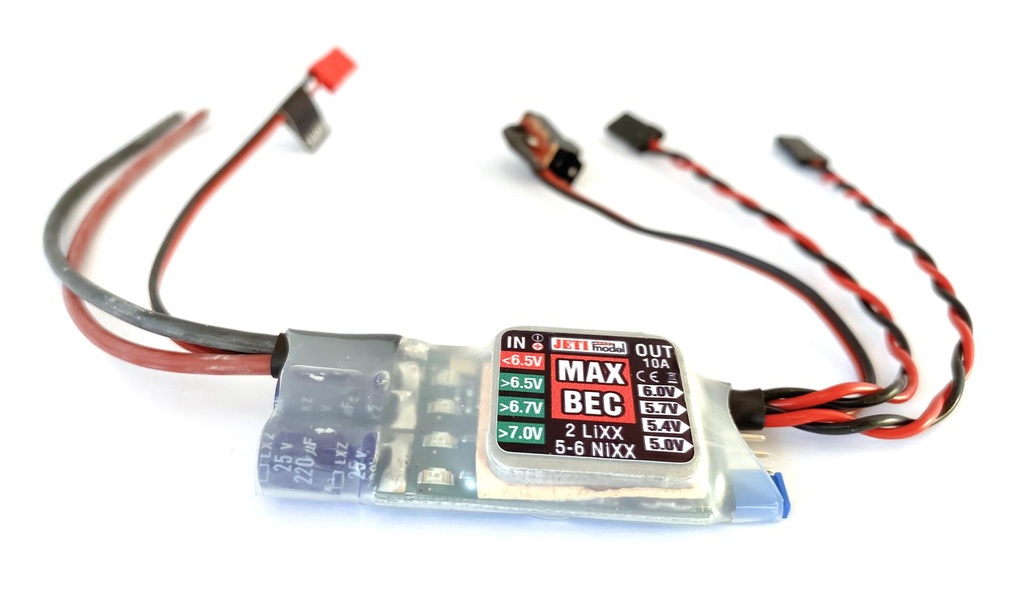

JETI MaxBEC - Empfängerstromversorgung aus 2 Lipo/Li-Ion Zellen oder 5-6 NiXX
Dieser leistungsfähige lineare Spannungsregler ist auf Basis von MOSFET-Transistoren aufgebaut. Die größten Vorteile derartiger Schaltungen sind der niedrige Stromverbrauch im ausgeschaltetem Zustand von rund 170 Mikroampere und der geringe Störpegel, der die Funktion des Empfängers beeinträchtigen könnte.
Es ist mit einem Sicherheitsschalter ausgeschaltet, somit bleibt auch bei einem mechanischem Schalterdefekt während des Betriebs die Stromversorgung aufrecht.
Die Funktionen im Überblick:
- sicherer Ein-/Aus-Schalter, auch bei Schalterdefekt bleibt die Funktionalität bestehen!
- Wahl der Ausgangsspannung mittels Steckbrücke ("Jumper") in 4 Stufen
- 4 LEDs als Spannungskontrolle des Akkus (3x grün, 1x rot)
- Doppelte Einspeisung in die Empfänger Slots zur Sicherheit und gegen Überhitzung der Empfänger-Leiterbahnen
Technische Daten:
|
empfohlene Eingangsspannung (V) |
5.5 – 8.4 |
|
Max. Eingangsspannung (V) |
16 |
|
Akku-Anschlüsse |
1 |
|
Ausgangsspannung (wählbar) (V) |
5.0 / 5.4 / 5.7 / 6.0 |
|
Impulsstrom (A) |
12 |
|
Dauerstrom (A) |
5 |
|
Leerlaufstrom (µA) |
17 |
|
Maximale Verlustleistung (W) |
7 |
|
Max. Temperatur (°C) |
130 |
|
Gewicht (g) |
25 |
|
Abmessungen (mm) |
50 x 25 x 10 |
Spezifikationen
| Höhe [mm] | 10 |
| Länge [mm] | 50 |
| Gewicht [g] | 28 |
| Breite [mm] | 25 |
| Eingangsspannung | 5.5 – 8.4V |
| Ausgangsspannung | 5.0V / 5.4V / 5.7V / 6.0V |
| Ruhestrom (eingeschaltet) | 17µA |
| Betriebsspannungsbereich | 5.5 - 8.4V |
| Typ BEC | MAX BEC |
