Beschreibung

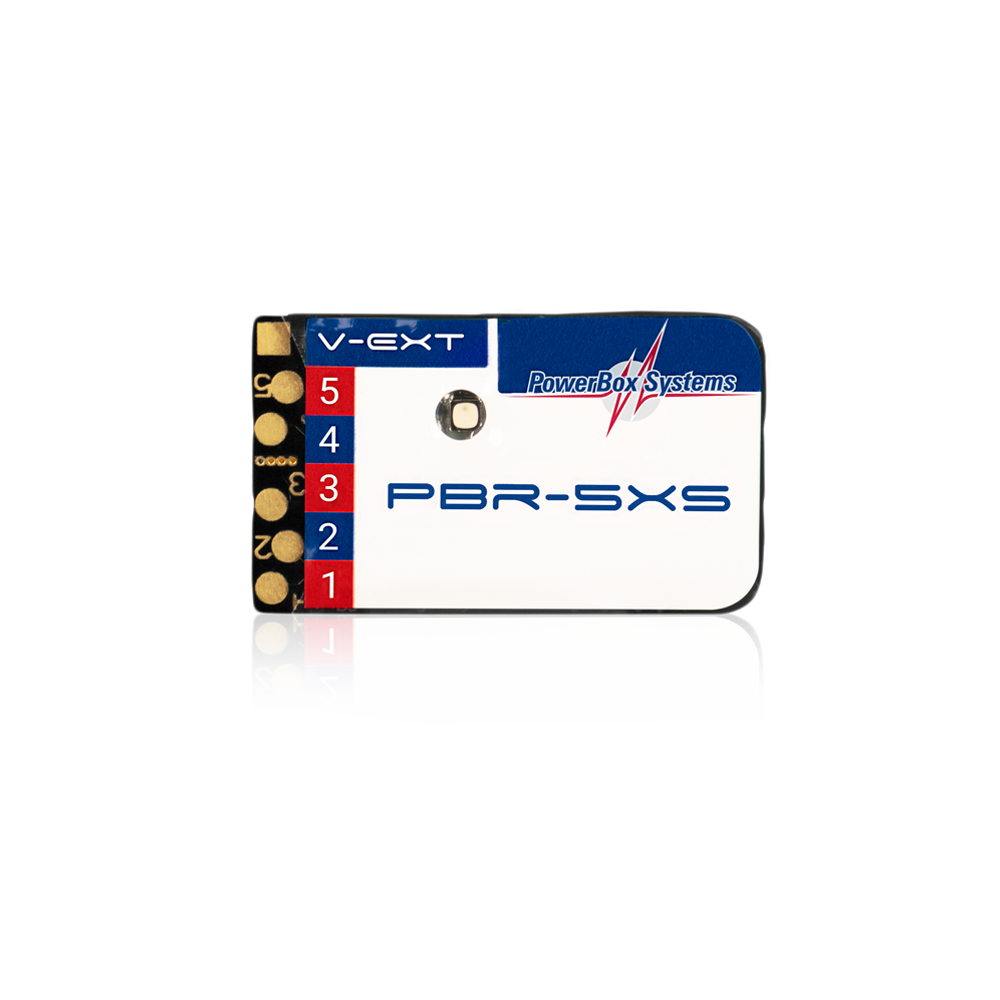

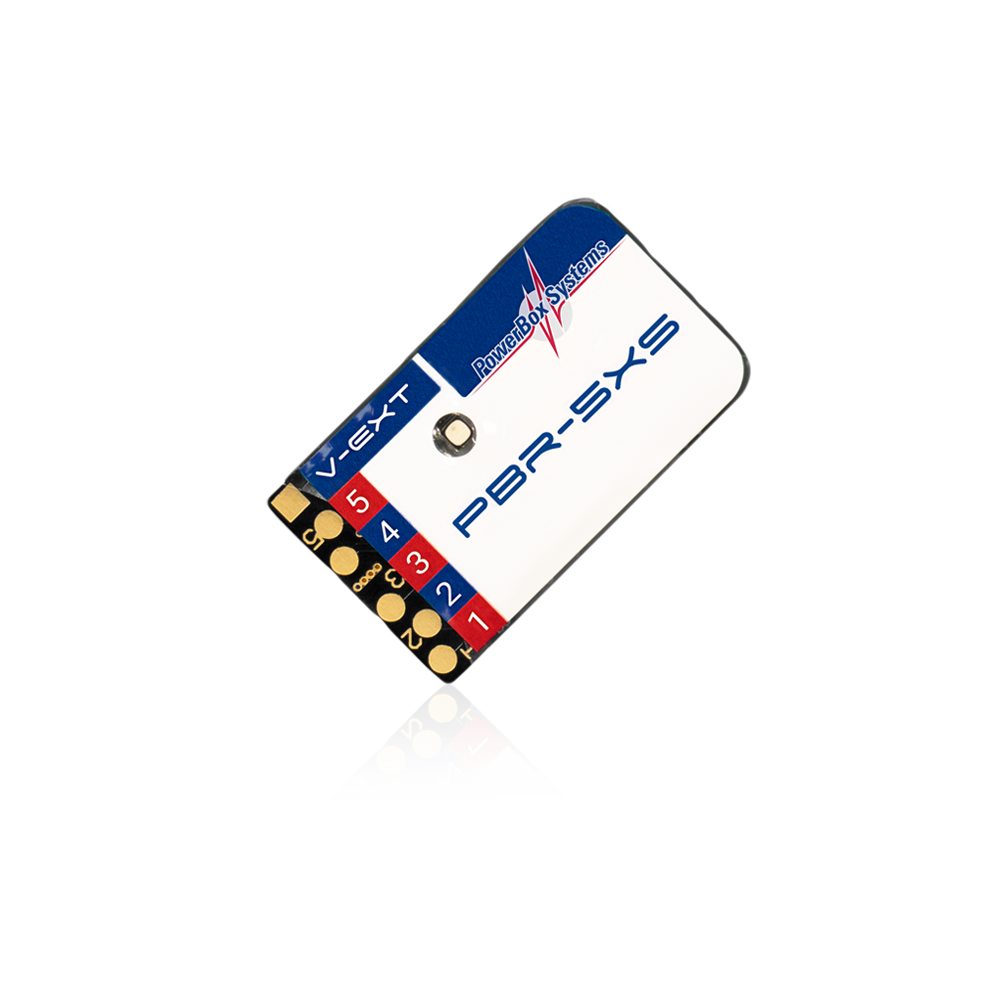

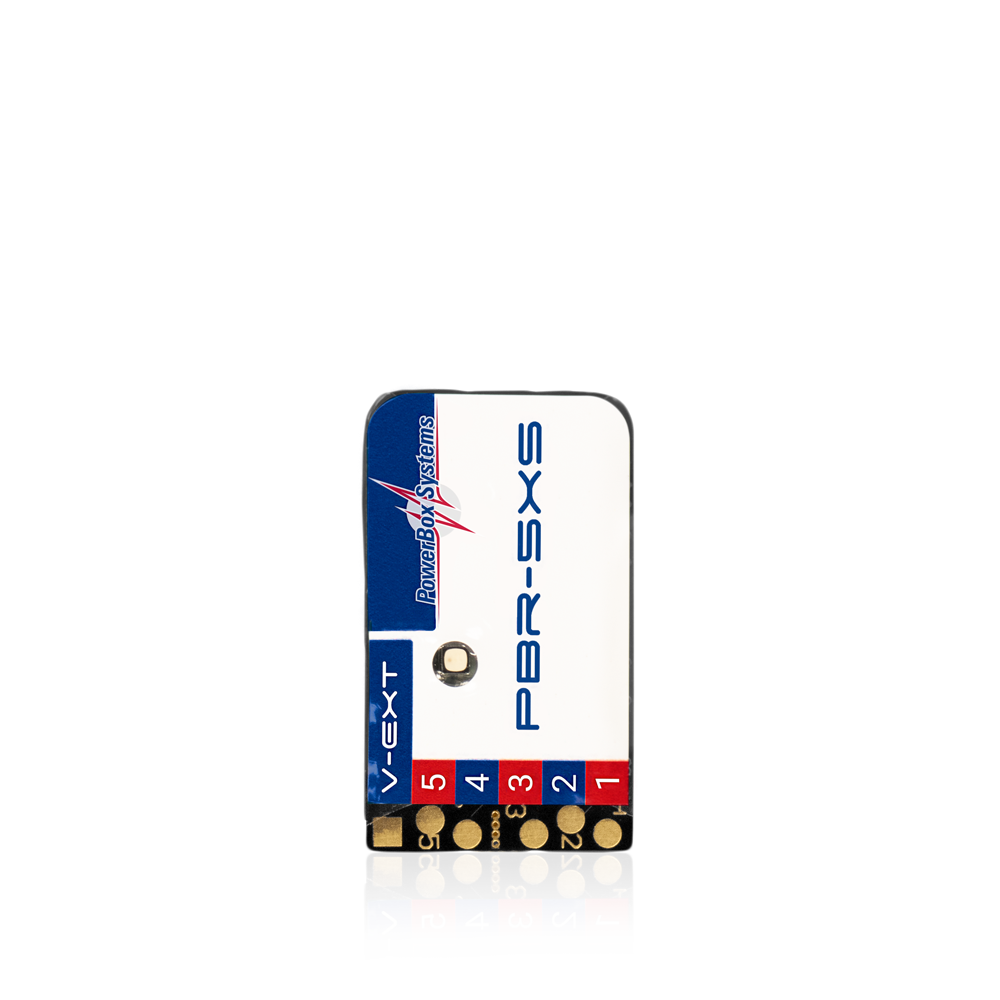

Der PBR-5XS wurde speziell für Hallenflugmodelle entwickelt. Mit nur 2g kommt der PBR-5XS bei Modellen zum Einsatz, bei denen Gewicht eine große Rolle spielt. So wurde beim PBR-5XS auf ein Gehäuse sowie auf Steckerleisten verzichtet und die Platinenstärke auf das Notwendigste reduziert.
Das Empfangsteil des PBR-5XS arbeitet mit einer Chipantenne, die auf der Platine platzsparend und unempfindlich gegen mechanische Einflüsse untergebracht ist. Der PBR-5XS hat aufgrund der kompakten Bauweise sowie der Chipantenne über 1000m Reichweite.
Eine weitere Besonderheit ist der zusätzliche analoge Messeingang. Hier kann der Antriebsakku direkt, z.B. mit dem Balancer Anschluss angeschlossen werden. Der PBR-5XS misst hier die Spannung des Antriebsakkus (bis zu 3s / 12.6V) und gibt die Informationen per Telemetrie direkt zum Sender. Somit kann die Spannung des Antriebsakkus und die BEC Spannung des Reglers per Telemetrie angezeigt werden.
Die Versorgungsspannung vom BEC, alles Servos und die Spannungsmessung des Antriebsakkus werden beim PBR-5XS direkt auf der Platine angelötet. Im Anschluss wird der Empfänger mit einem Schrumpfschlauch eingeschrumpft.
Technische Daten
| Betriebsspannung | 4,0V - 9,0V |
| Stromaufnahme Betrieb | 58mA |
| Unterstützte Fernsteuersysteme | ATOM / CORE |
| Kanäle | 5 |
| Servosignalauflösung | 4096 Schritte |
| Abmessungen | 32 x 19 x 4 mm |
| Gewicht | 2 g |
| Temperaturbereich | -30°C bis +85°C |
Features
+ 5 Kanäle
+ 2.4 GHz Empfänger passend zum ATOM/CORE Fernsteuersystem
+ Chipantenne
+ über 1000m Reichweite
+ Direkte Spannungsmessung des Antriebs Akkus
+ Telemetrie
+ extrem störsicherer Empfang

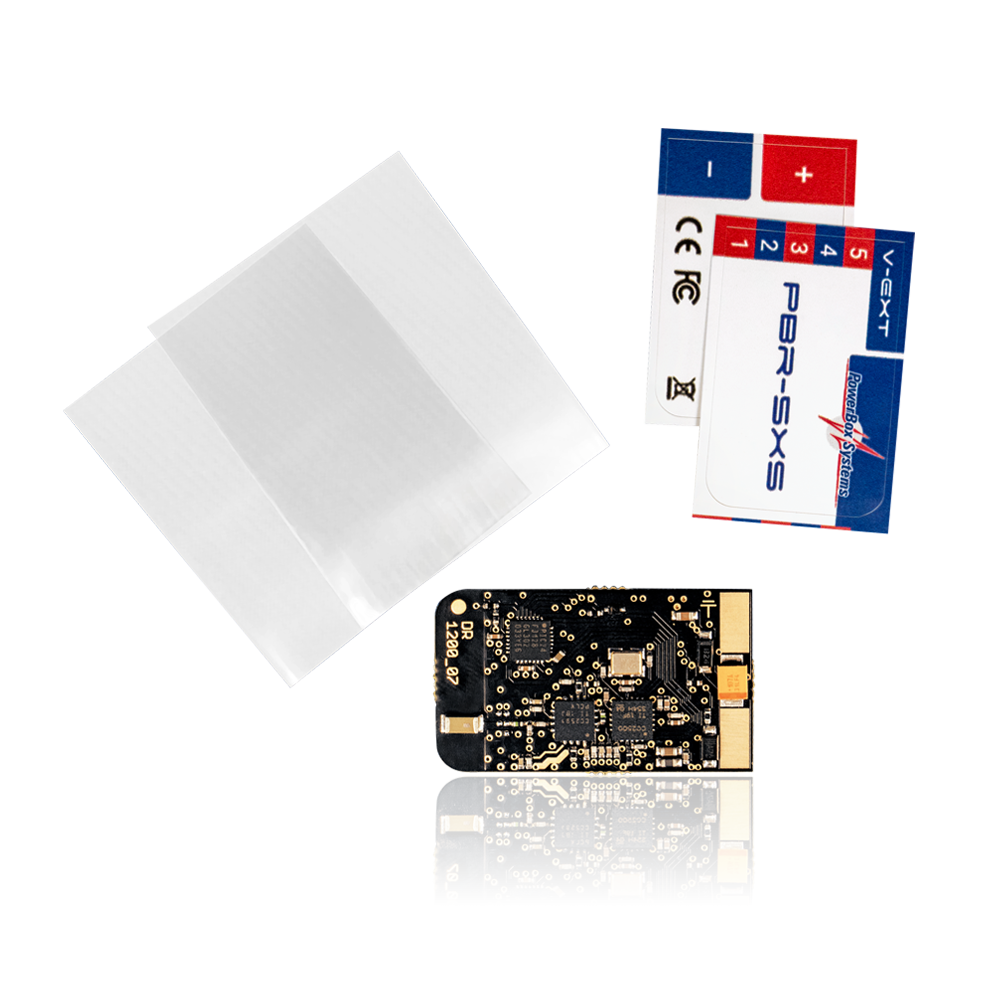

Lieferumfang
PowerBox Empfänger
Produktaufkleber
Schrumpfschlauch
Bedienungsanleitung in Deutsch und Englisch
Spezifikationen
| Höhe [mm] | 4 |
| Länge [mm] | 32 |
| Gewicht [g] | 2 |
| Breite [mm] | 19 |
| Nennspannung bis [V] | 9 |
| Nennspannung von [V] | 4 |
| Kanäle | 5 |
| Echtzeittelemetrie | enthalten |
| Kreisel/Gyro | kein Gyro |
| Antennenanzahl | 1 |
| Satellitenempfänger möglich | 0 |
| HF-System | CORE |
