Beschreibung

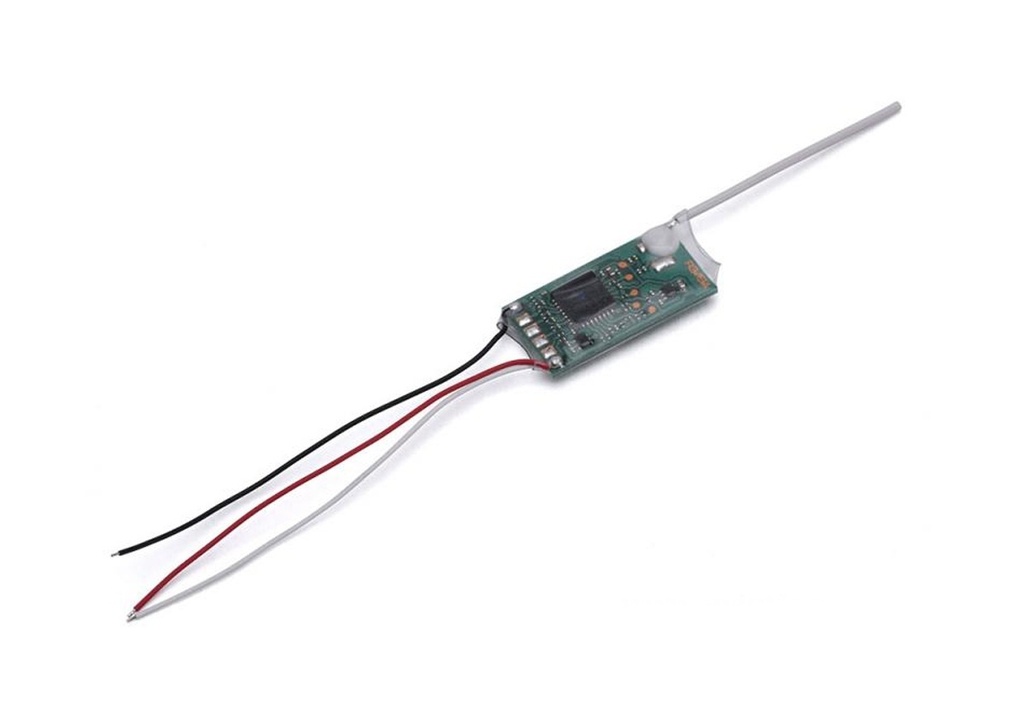

Der Futaba R3206SBM ist ein extrem kleiner und leichter T-FHSS 2.4 GHz Empfänger. Mit einem Gewicht von unter 1g und Abmessungen von 20 x 10 x 3 mm ist der Empfänger für sehr kleine, sehr leichte Flugmodelle, Indoormodelle sowie sehr kleine Multikopter hervorragend geeignet.
Am S.BUS-Ausgang können (theoretisch) bis zu 18 programmierbare S.BUS-Servos oder periphere Geräte (z.B. Multikopter-Boards) angeschlossen und digital adressiert werden. 6 PWM-Kanäle stehen als Lötpads zur Verfügung, 4 auf der Vorderseite und 2 auf der Rückseite.
Der Anschluss der Betriebsspannung und der Servos erfolgt über kleine Lötpads und muss mit einem kleinen Lötkolben sorgsam durchgeführt werden.
HINWEIS: Der Empfänger besitzt keinen internen Spannungswandler für die Servospannung. Beim Einsatz von 7,4 V LiPo-Akkus als Empfängerakku, müssen auch die angeschlossenen Servos für diese Spannung ausgelegt sein.
Technische Daten
Übertragungssystem: T-FHSS AIR Mono (ohne Telemetrie)
Reichweite: ca. 100 m
Frequenzband: 2.4 GHz
Kanalanzahl: 6 PWM / 18 S.BUS
S.BUS-Ausgang: S.BUS
Spannungsbereich: 3,2 - 8,4 V
Gewicht: ca.1 g
Abmessungen: 20,0 x 10,0 x 3,0 mm
Features
extrem klein und leicht
S.BUS-Ausgang
Hi-Voltage (7,4 V Nennspannung) oder Betrieb an einer LiPo Zelle (3,7 V)
Lötanschlüsse
ca. 100m Reichweite
Spezifikationen
| Höhe [mm] | 3 |
| Länge [mm] | 20 |
| Gewicht [g] | 1 |
| Breite [mm] | 10 |
| Nennspannung bis [V] | 8.4 |
| Nennspannung von [V] | 3.2 |
| Kanäle | 6 |
| Echtzeittelemetrie | nicht enthalten |
| Kreisel/Gyro | kein Gyro |
| Antennenanzahl | 1 |
| Satellitenempfänger möglich | 0 |
| HF-System | T-FHSS |
