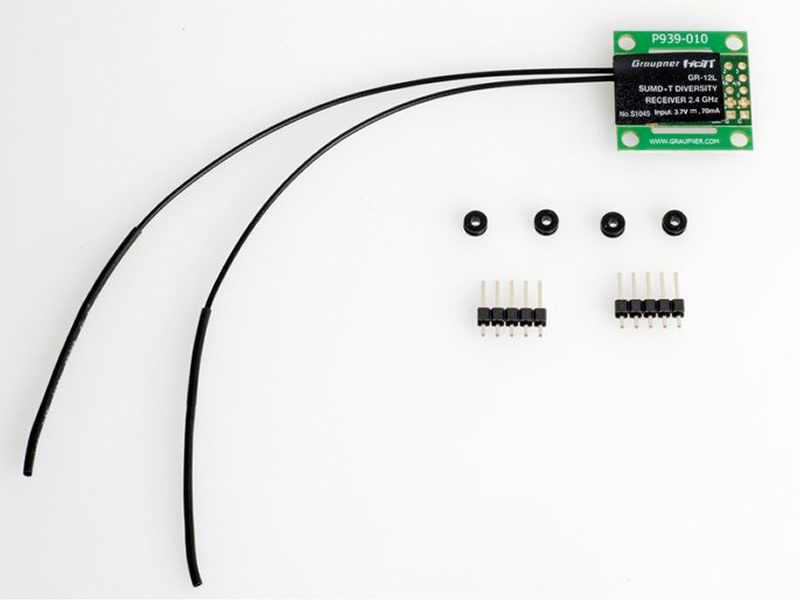

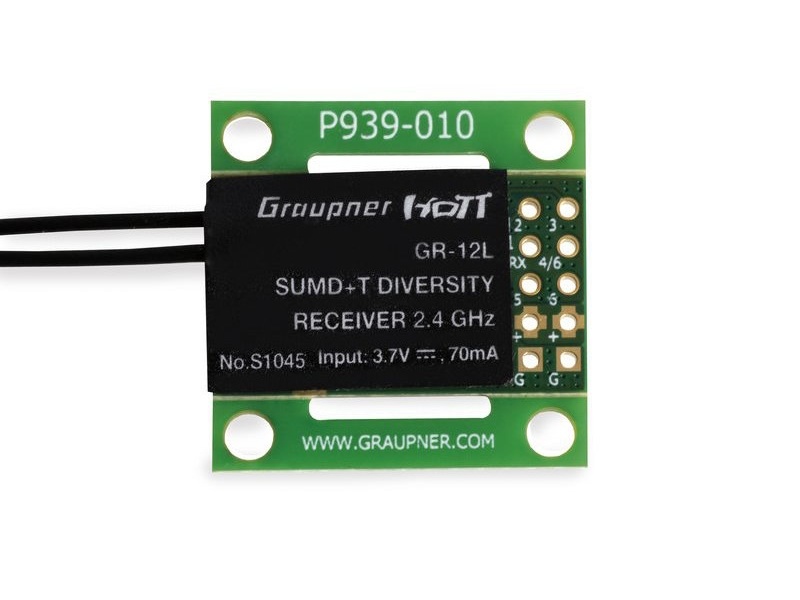

Der Graupner Empfänger GR-12L verfügt mit der verwendeten Graupner HoTT 2,4 GHz-Technologie über modernste Komponenten, Software und Antennendiversity.
Die HoTT Technologie verwendet bis zu 75 Kanäle. Das sorgt für eine extreme Betriebssicherheit und Unempfindlichkeit gegen externe Störeinflüsse.
Ohne zusätzliche Sensorik werden Empfängerspannung, Temperatur sowie Signalstärke übermittelt. Failsafe und Hold sind programmierbar. Die Eingangsempfindlichkeit des Empfängers und hierdurch die Reichweite konnten deutlich erhöht werden.
Der kleine und extrem leichte Empfänger wird mit SUMD, SBUS oder SP2048 an Copter Flight Controls oder Flybarless Systemen eingesetzt.
Der RSSI Wert kann bei SUMD, SBUS oder SP2048 auf Kanal 8, 12 oder 16 ausgegeben werden.
3 zusätzliche Lötanschlüsse für K2-4 für Servopulsausgabe oder Pegelausgabe (0V oder 3,3V max. 4mA) zum Schalten von LEDs oder Transistoren.
Der GR-12L Empfänger verfügt durch den breiten Spannungsbereich von 3,6 V - 8,4 V (funktionsfähig bis 2,5 V) über hohe Zuverlässigkeit - auch bei Spannungsschwankungen.
Lochabstand 20 mm x 20 mm. Lochdurchmesser 3 mm.
Merkmale
• Die Verwendung von bis zu 75 Kanälen sorgt für eine extreme Betriebssicherheit und ist unempfindlich gegen externe Störeinflüsse
• Breiter Empfänger-Spannungsbereich von 3,6 V - 8,4 V (Funktionsfähig bis 2,5 V)
• Eine rote LED signalisiert den Betriebszustand
• Kompakte Größe und sehr geringes Gewicht
• Hohe Empfängereingangsempfindlichkeit und damit hohe
• Failsafe, Hold programmierbar
Funktionen
• Telemetrieanschluss
• SUMD-Signal für 8, 12 oder 16 Kanäle einstellbar, für Copter Flight Controls (z. B. Betaflight und Raceflight) und Flybarless Systeme (z. B. für V-Stabi, Microbeast), sowie Servo-Bus-Systemen
• Kanal 8, 12 oder 16 als RSSI-Signalausgang
• Nach Update SUMD3 für eine Ausgabe von 32 Kanälen und 64 Schalterpositionen (mit mz-32)
Technische Daten
• Kanäle: 8 / 12 / 16
• Abmessungen ca.: 25 x 25(15) x 4 mm
• Gewicht ca.: 4 g
• Frequenz: 2400 ... 2483.5 MHz • Modulation: 2.4 GHz FHSS
• Reichweite: ca. 3000 m
• Stromaufnahme: 70 mA
• Betriebsspannung: (2,5V) 3,6V bis 8,4V
• Antennenlänge: 2x Draht 145 (Antenne 30) mm
• Temperaturbereich: -15 bis +70°C
Spezifikationen
| Höhe [mm] | 10 |
| Länge [mm] | 36 |
| Gewicht [g] | 4 |
| Breite [mm] | 21 |
| Nennspannung bis [V] | 8.4 |
| Nennspannung von [V] | 3.6 |
| Kanäle | 8 |
| Echtzeittelemetrie | enthalten |
| Kreisel/Gyro | Flug/Heli/Copter Gyro |
| Antennenanzahl | 2 |
| Satellitenempfänger möglich | 1 |
| HF-System | FHSS/HOTT |
